6000平米5层会议中心配套工程空调通风设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6000平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全水系统
  • 节点大样:风机盘管
  • 项目所在地:北京

附件详情

  • 设计施工说明
  • 图例及设备材料表
  • 空调水系统图
  • 冷冻水原理图
  • 空调水系统轴测图
  • 空调平面图
  • 屋顶空调平面图
  • 设备接管大样图

附件详情

稿件为北京某会议中心附属配套工程空调通风设计施工图纸,总建筑面积约6000m2,其中空调使用面积约为4000m2。本建筑物共五层,建筑总高度为16.95m,无地下室,地上五层为会议、办公、接待室等。
设计内容: 该资料包括一层至五层会议、办公、接待室等的空调、通风设计。空调系统主机选用风冷模块冷水机组,室内末端选用卧式暗装风机盘管;会议室增加热回收新风换气机组。

,图纸共10张。

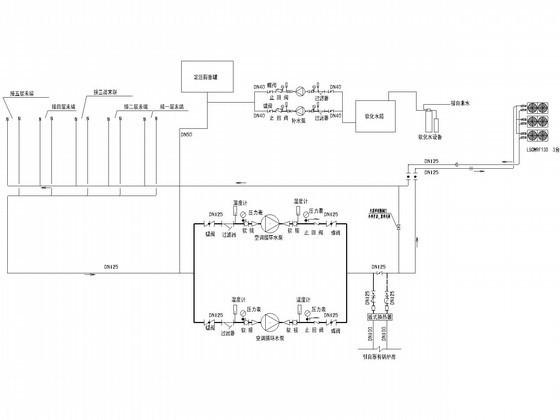

水系统图

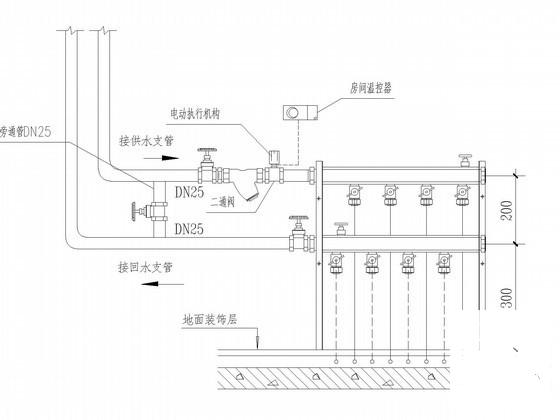

分集水器安装前视图

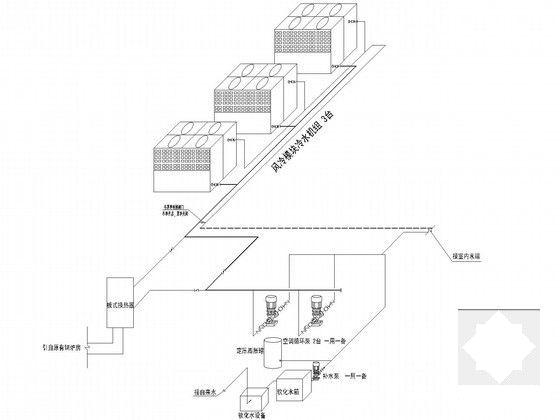

水系统轴测图

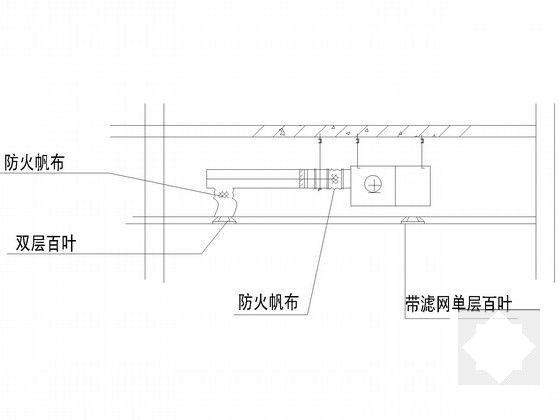

风机盘管安装剖面图

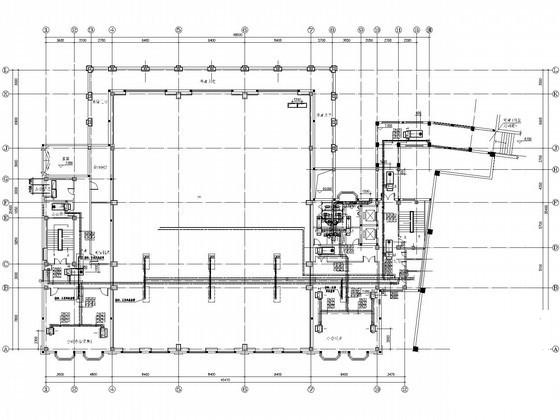

屋顶空调平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 通风空调工程 - 1
    通风空调工程 - 1
  • 通风空调工程 - 2
    通风空调工程 - 2
  • 通风空调工程 - 3
    通风空调工程 - 3
  • 通风空调工程 - 4
    通风空调工程 - 4
  • 通风空调工程 - 5
    通风空调工程 - 5
  • 通风空调工程 - 6
    通风空调工程 - 6
以上是部分截图,请下载附件后查看完整高清内容
