10063平米电子科研楼空调通风设计施工CAD图纸

资料简介
赚取积分

建筑类别：科研建筑,工业建筑
建筑类型：多层建筑
建筑设计面积：10063平方米
建筑高度：18.3m
地上楼层：3
地下楼层：1
地下室：其它
设计阶段：施工图设计
设计内容：空调,通风,制冷,机房
附件设计说明：有,设计参数,保温防腐,节能,施工安装要求
空调系统：低温送风,变风量,燃气机组,变制冷剂流量多联分体式,温湿度独立控制
冷热源：冷水空调,能源塔
节能：全热交换
参考图纸：20-50张
设计年代：近代

附件详情

资料目录与图例
设计施工总说明
设备材料表
净化机房布置平面图
净化空调送风口布置平面图
普通空调布置平面图
空调水系统布置平面图
多联机冷媒系统布置平面图
屋面多联机室外机布置图
工艺排风布置平面图
屋顶工艺排风设备布置平面图
净化机组风系统图
净化空调机房剖面图
空调水系统流程图
冷媒系统流程图
工艺排风系统图
净化空调原理图
净化空调组段图

附件详情

此稿件为四川某电子科技股份有限公司光器件研发及产业化项目中111#-A号建筑的空调通风设计施工图；该建筑的火灾危险性按丙类设计，每层为独立防火分区，地下室为冷冻站房，一层为动力站房和生产车间，二、三层为生产车间；总建筑面积为10063.32m2。
设计内容：该建筑的通风、净化空调系统、舒适性空调系统以及多联机空调系统设计等。

，图纸共35张。

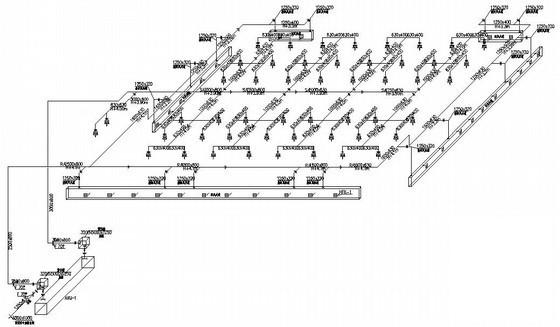

净化机组风系统图

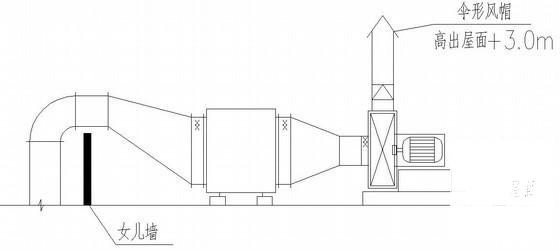

屋顶排风机安装示意图

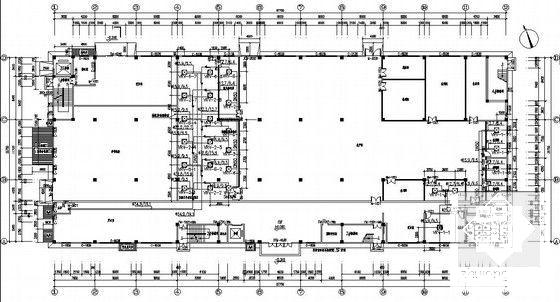

多联机冷媒系统布置平面图

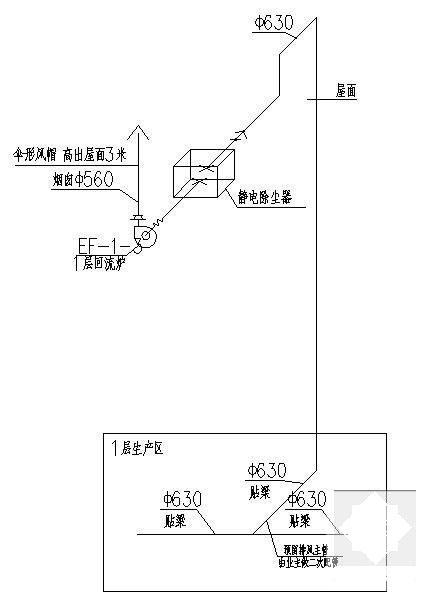

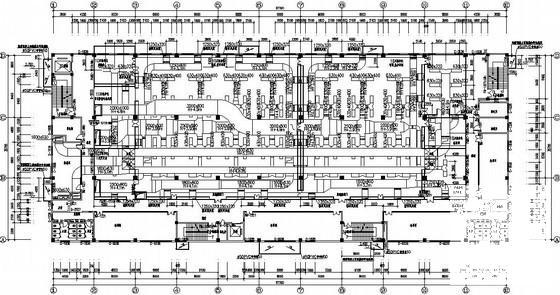

工艺排风系统图
