多层科研办公楼空调通风系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6952平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计内容:空调,通风,防排烟
  • 项目所在地:江苏

附件详情

一、项目概要:
本楼为多层民用建筑,地上5层。使用功能为大楼的对内科研办公部分,总建筑面积约为6952m2...
二、空调系统:
大楼(3~5层)空调系统设计采用风冷热泵型多联式空调机系统。室外机组集中设于屋顶上,机组新风由专用多联新风机组供给...
三、通风排烟系统:
1.室内各区设计采用风冷热泵型全新风空气处理机组,新风经处理后通过低速风道送至各使用区域。
2.各卫生间采用机械排风方式进行全面换气。每层排风支管加装防火阀及止回阀,各卫生间按10次/h进行通风换气...

图纸共7张。

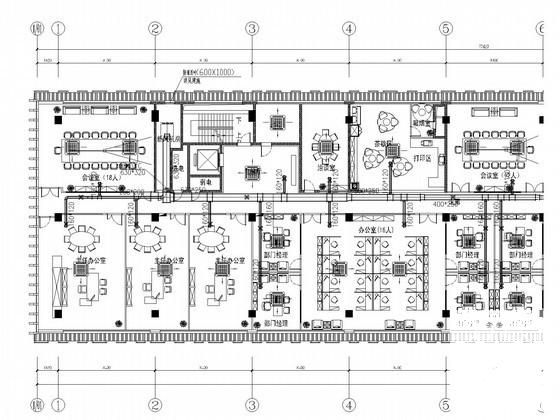

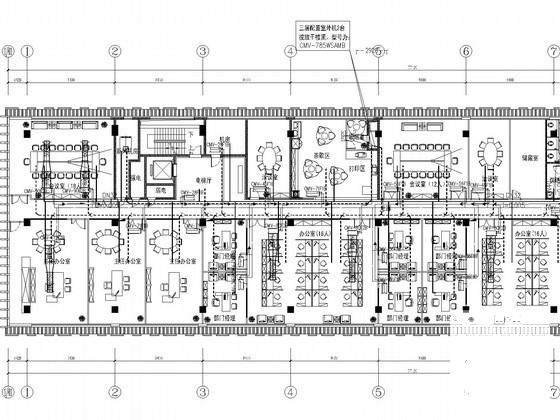

空调通风平面图

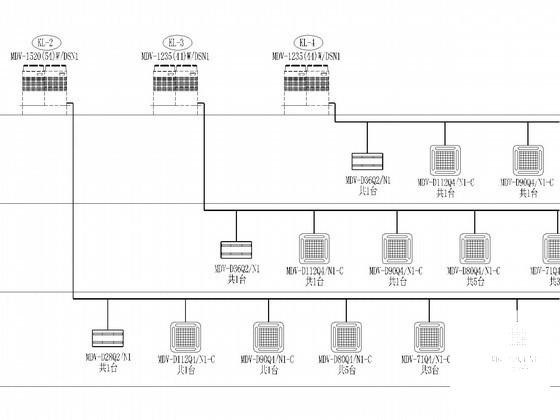

空调系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 多层办公楼空调 - 1
    多层办公楼空调 - 1
  • 多层办公楼空调 - 2
    多层办公楼空调 - 2
  • 多层办公楼空调 - 3
    多层办公楼空调 - 3
以上是部分截图,请下载附件后查看完整高清内容
