3281平方米6层住宅楼小区散热器采暖系统设计施工CAD大样图

附件详情

一、项目概要:
建筑面积3281平方米。地上六层...
二、冷热源:
该项目采暖供回水由小区热交换站提供...
三、采暖系统:
1.该项目采暖系统采用共用立管的 分户计量 独立系统。采用异程、下供下回双管敷设方式。
2.户内系统采用单管水平跨越式...

图纸共7张。

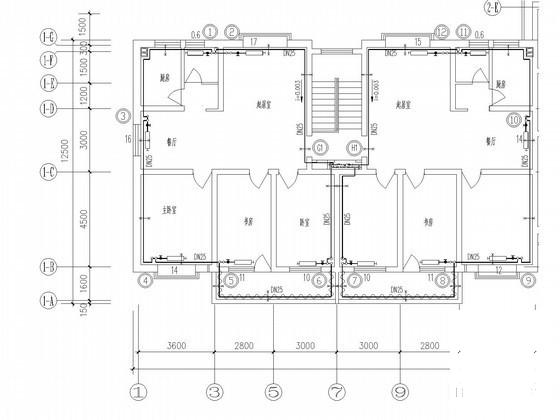

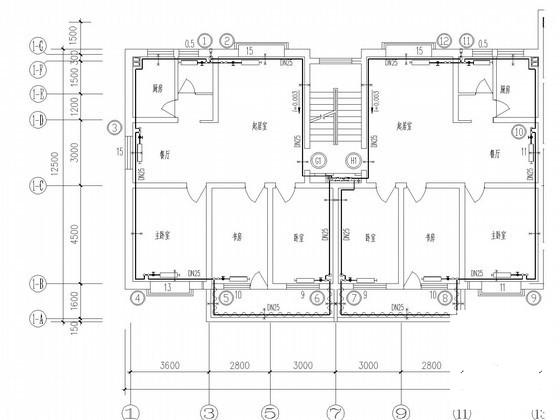

顶层平面图

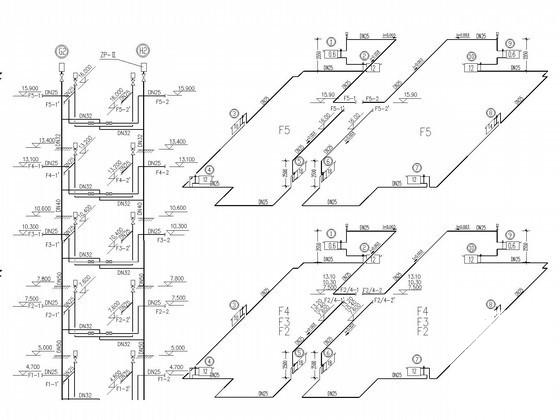

采暖系统图

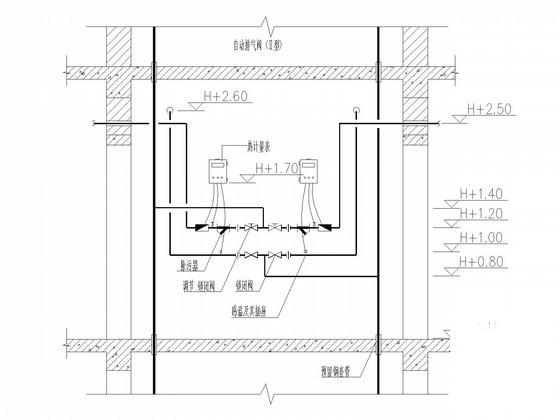

装置大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 散热器采暖系统图 - 1
    散热器采暖系统图 - 1
  • 散热器采暖系统图 - 2
    散热器采暖系统图 - 2
  • 散热器采暖系统图 - 3
    散热器采暖系统图 - 3
  • 散热器采暖系统图 - 4
    散热器采暖系统图 - 4
以上是部分截图,请下载附件后查看完整高清内容
