居住区配套公共建筑空调系统设计施工图cad平面图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计内容:空调,通风,采暖
  • 冷热源:空气调节器

附件详情

  • 施工设计总说明
  • 空调冷媒管平面图
  • 空调平面图
  • 通风平面图
  • ......

附件详情

一、设计范围:
工程为某市新区居住区配套公共建筑--菜市场,该项目设采暖、局部空调、通风工程,地上三层......
二、空调系统:
1.空调冷源采用风冷可变制冷剂流量变频多联分体空调系统。
2.空调新风系统均采用全热交换系统,
3.超市、菜市场分层设置冷媒系统;店铺每层设置一个冷媒系统......

图纸共9张。

空调冷媒管平面图

通风平面图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

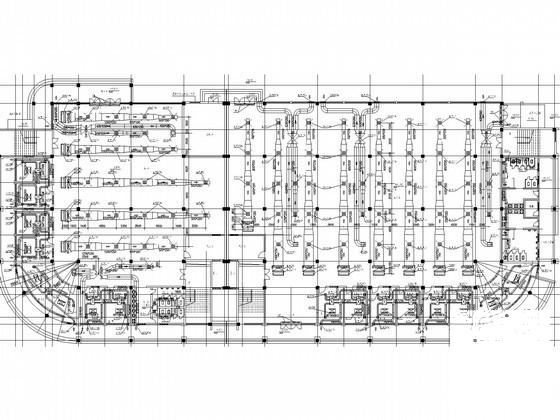

  • 公共建筑空调系统图 - 1
    公共建筑空调系统图 - 1

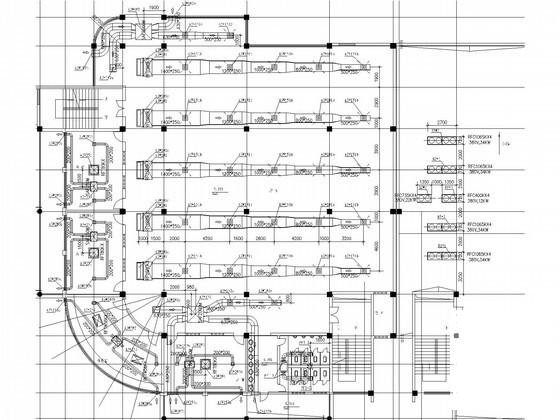

  • 公共建筑空调系统图 - 2
    公共建筑空调系统图 - 2
以上是部分截图,请下载附件后查看完整高清内容
公共建筑空调系统图下载
