质检研发中心空调设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净
  • 空调系统:全空气系统
  • 项目所在地:陕西

附件详情

  • 送、新风平面图
  • 拍风平面图
  • 压差平面图

附件详情

系统形式和气流组织:
净化空调系统采用全空气.定风量.定新风集中式空调系统,洁净区空气经过初、中、高效过滤后,气流组织为上送风下回风的气流组织形式。C级区房间换气次数为30次/h。

,图纸共17张。

风平面图

设计施工图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

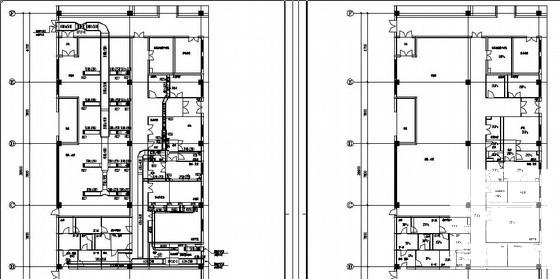

  • 空调设计图纸 - 1
    空调设计图纸 - 1

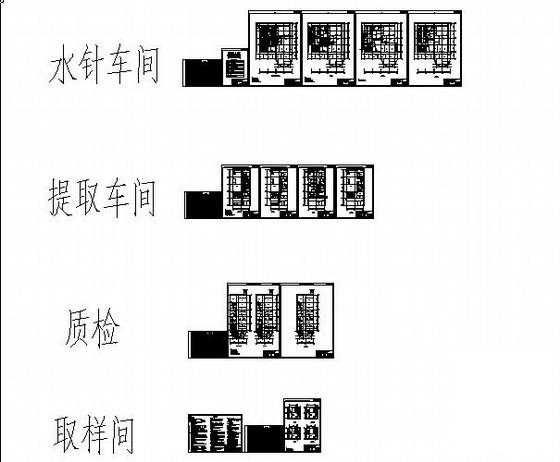

  • 空调设计图纸 - 2
    空调设计图纸 - 2

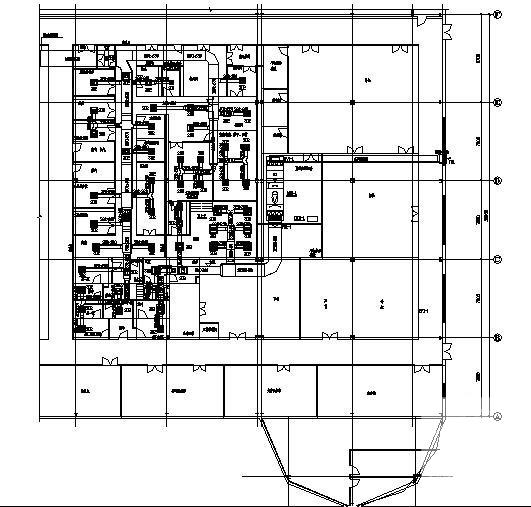

  • 空调设计图纸 - 3
    空调设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
