21498平米15层办公楼空调通风设计施工CAD图纸
- 出图时间：近代
- 设计内容：多联机/VRV,通风排烟
- CAD版本：CAD2000
- 参考图纸：22张
- 建筑设计面积：21498平方米
- 建筑地上层数：15层
- 建筑地下层数：1层
附件详情
该项目为办公楼，总建筑面积21498m，地下一层，地上十五层；地下一层为车库地上一至三层（裙房）为商业用房，四至十五层（主楼）为办公区。该项目按甲方要求对办公用房、商业用房等作VRV空调设计，对地下汽车库作机械通风空调计算。总冷负荷为2772kW,总热负荷为1868kW。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

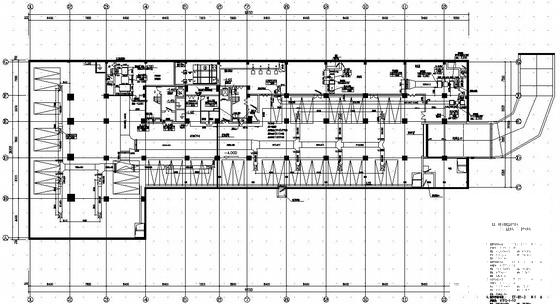

办公楼空调设计图纸 - 1 -

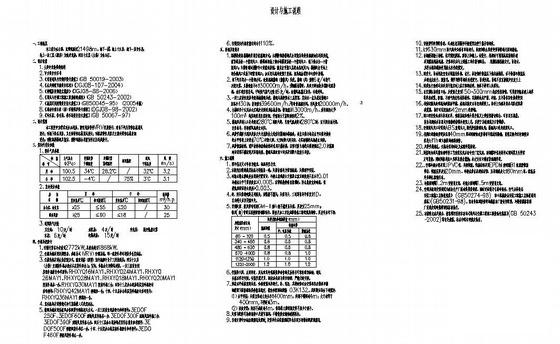

办公楼空调设计图纸 - 2 -

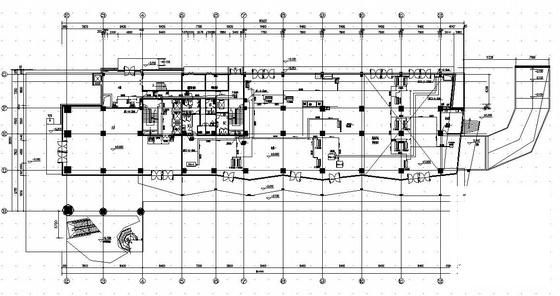

办公楼空调设计图纸 - 3 -

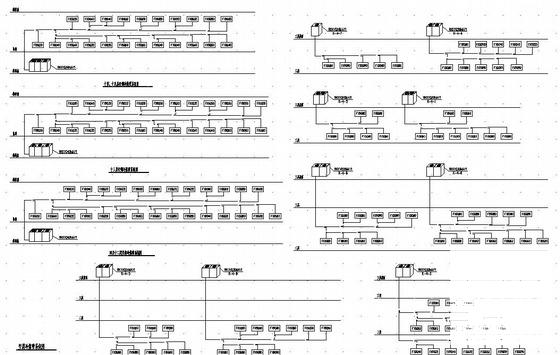

办公楼空调设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
