22米跨地上两层门式刚架钢结构厂房CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 结构最大跨度:22m
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该资料包含:
混凝土结构通用工程说明、基础 平面布置图 、人工挖孔桩详图、承台详图、钢结构设计总说明、地脚螺栓布置图、各层柱位布置图、屋顶构件布置图、墙面构件布置图、屋面檩条布置图、墙面檩条布置图、山墙檩条布置图、GJ剖面图、二层构件布置图、 节点详图 、楼梯一,二,三剖面图及平面图、 楼梯详图 共24张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

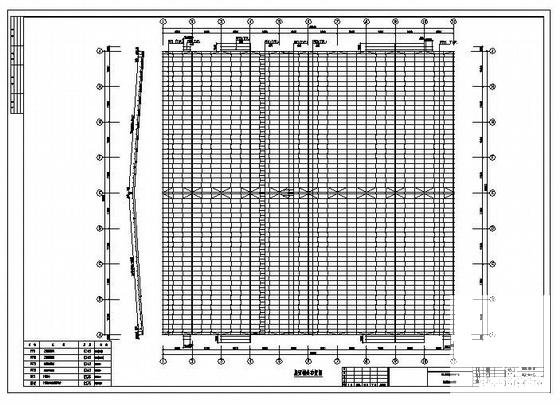

  • 两层钢结构厂房 - 1
    两层钢结构厂房 - 1

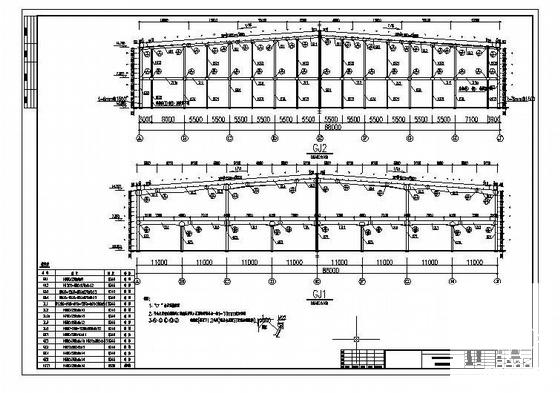

  • 两层钢结构厂房 - 2
    两层钢结构厂房 - 2

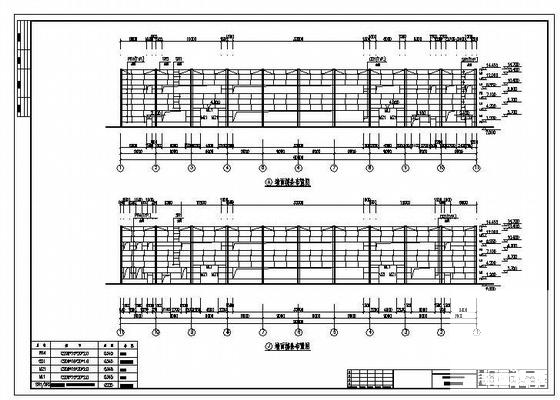

  • 两层钢结构厂房 - 3
    两层钢结构厂房 - 3

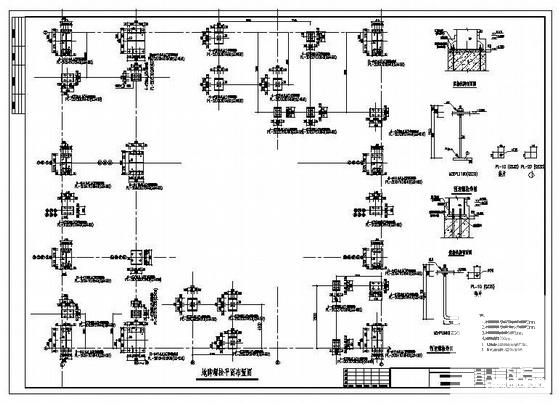

  • 两层钢结构厂房 - 4
    两层钢结构厂房 - 4
以上是部分截图,请下载附件后查看完整高清内容
