单层装配式混凝土排架结构厂房毕业设计方案_CAD

附件详情

  • 1 引言 1
  • 2 建筑设计 2
  • 2.1 平面设计 2
  • 2.2 剖面设计 2
  • 2.3 建筑构造做法 3
  • 2.4 其他 4
  • 3 结构构件的选型和布置 5
  • 3.1 夹芯板 5
  • 3.2 檩条设计 5
  • 3.3 屋架 6
  • 3.4 吊车梁 6
  • 3.5 吊车轨道联结 6
  • 3.6 排架柱 7
  • 3.7 柱间支撑 7
  • 3.8 抗风柱 7
  • 3.9 基础 7
  • 3.10 基础梁 7
  • 4 钢屋架设计 8
  • 4.1 设计资料 8
  • 4.2 屋架形式及几何尺寸 8
  • 4.3 支撑的布置 8
  • 4.4 荷载和内力计算 10
  • 4.5 屋架计算 10
  • 5 排架计算 19
  • 5.1 荷载计算 20
  • 5.2 内力计算 25
  • 5.3 内力组合 34
  • 5.4 柱截面设计 37
  • 5.5 基础设计 45
  • 5.6 抗风柱设计 51
  • 6 施工方案设计 53
  • 6.1 方案部署 53
  • 6.2 吊装方案设计 53
  • 7 PKPM软件应用 57
  • 结束语 58
  • 致 谢 59
  • 参 考 文 献 60
  • 附录A PKPM排架计算数据 61
  • 附录B PKPM计算简图 63

附件详情

毕业设计 是太原市某发动机厂单层厂房建筑结构及吊装方案设计,首先进行建筑设计,根据厂房的功能要求确定合理的建筑方案,包括平面设计、立面设计和剖面设计;然后进行结构设计,完成结构布置、构件选型及钢屋排架计算、排架柱、抗风柱和基础设计等;最后进行吊装方案设计,先分析整个施工过程,然后对吊装方案进行具体的设计。
厂房长度60 m,不设天窗。跨度分别为21 m和15 m,两跨分别设有大连起重运输机械研究所的20 t(A6),和10 t(A4)桥式吊车两台,轨顶标高为9.0~10.0 m。采用桁架式钢屋架,彩色钢板夹芯屋面板,为非上人屋面。
基本风压 =0.4 kN/m2,组合值系数 =0.6;基本雪压 =0.35 kN/m2,组合值系数 =0.6;场地土类型为LXVII类,抗震设防烈度为6度;基底标高为-2.000 m,土质为粉土,重度 =20 kN/m3,地基承载力特征160 kN/m2,地下水位深度为-2 m,地下水对混凝土无腐蚀性;排架柱拟采用C30混凝土,基础采用C20混凝土;柱中受力钢筋拟采用HRP335级钢筋,箍筋、构造柱、基础配筋采用HRB235级钢筋。共67页。
该资料包含:建筑设计说明书,车间行车轨道处平面图,一层平面图,屋顶平面图,1-9、A-C立面图,1-1剖面图, 结构设计说明 书,基础平面布置图,结构平面布置图,屋顶 平面布置图 ,基础配筋图,配筋图,施工图,吊装平面示意图,共16张。
5月。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

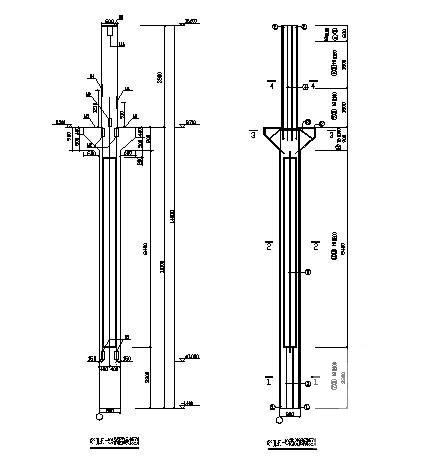

  • 混凝土单层厂房设计 - 1
    混凝土单层厂房设计 - 1

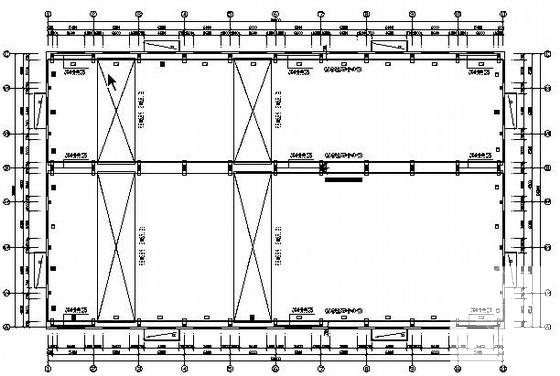

  • 混凝土单层厂房设计 - 2
    混凝土单层厂房设计 - 2

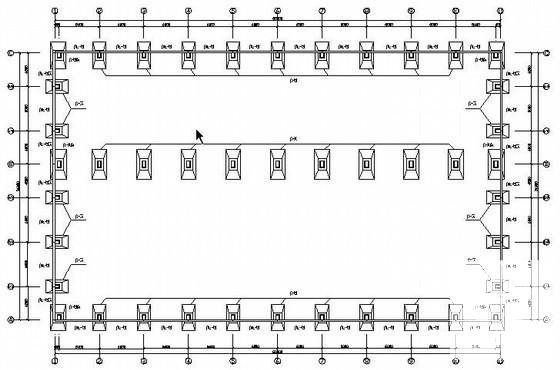

  • 混凝土单层厂房设计 - 3
    混凝土单层厂房设计 - 3

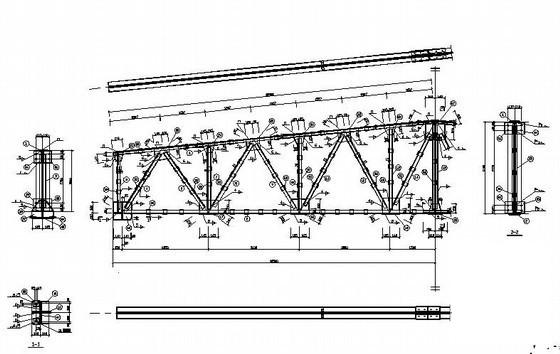

  • 混凝土单层厂房设计 - 4
    混凝土单层厂房设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
