节能型2层商业用楼建筑施工套CAD图纸(9号楼)

  • 商业聚合形态:“线”型
  • 建筑类别:低层商业街
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:浙江
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:304.3平方米
  • 地上层数:2层
  • 地下层数:1层
  • 设计效果图:无

附件详情

城市:温州(北纬=28°,东经=120.67°,海拔=10m)
建筑朝向:南
建筑名称:8#楼
建筑节能计算面积:617.737 m2
建筑表面积:1087.71 m2
建筑体积:1963.45 m3
体形系数:0.554
建筑层数:地上2层、地下室1层
8#楼总建筑面积304.3m2
屋面防水等级为2级
抗震设防烈度为六度,使用年限50年。该项目相对标高?0.000为1985国家高程5.5米。坐标系为温州独立坐标系。该项目为框架结构,外墙填充采用烧结页岩多孔砖,厚度340,局部厚度240。外墙采用40厚胶粉聚苯颗粒保温浆料外保温。卫生间,公共厕所等潮湿房间采用烧结页岩多孔砖。屋面采用40厚挤塑聚苯保温板,为有组织排水,屋面天沟坡度为1%,局部有困难时不得小于0。5%.门窗玻璃设计应符合《建筑安全玻璃管理规定》的有关要求。

平面

总图

立面

剖面

总图

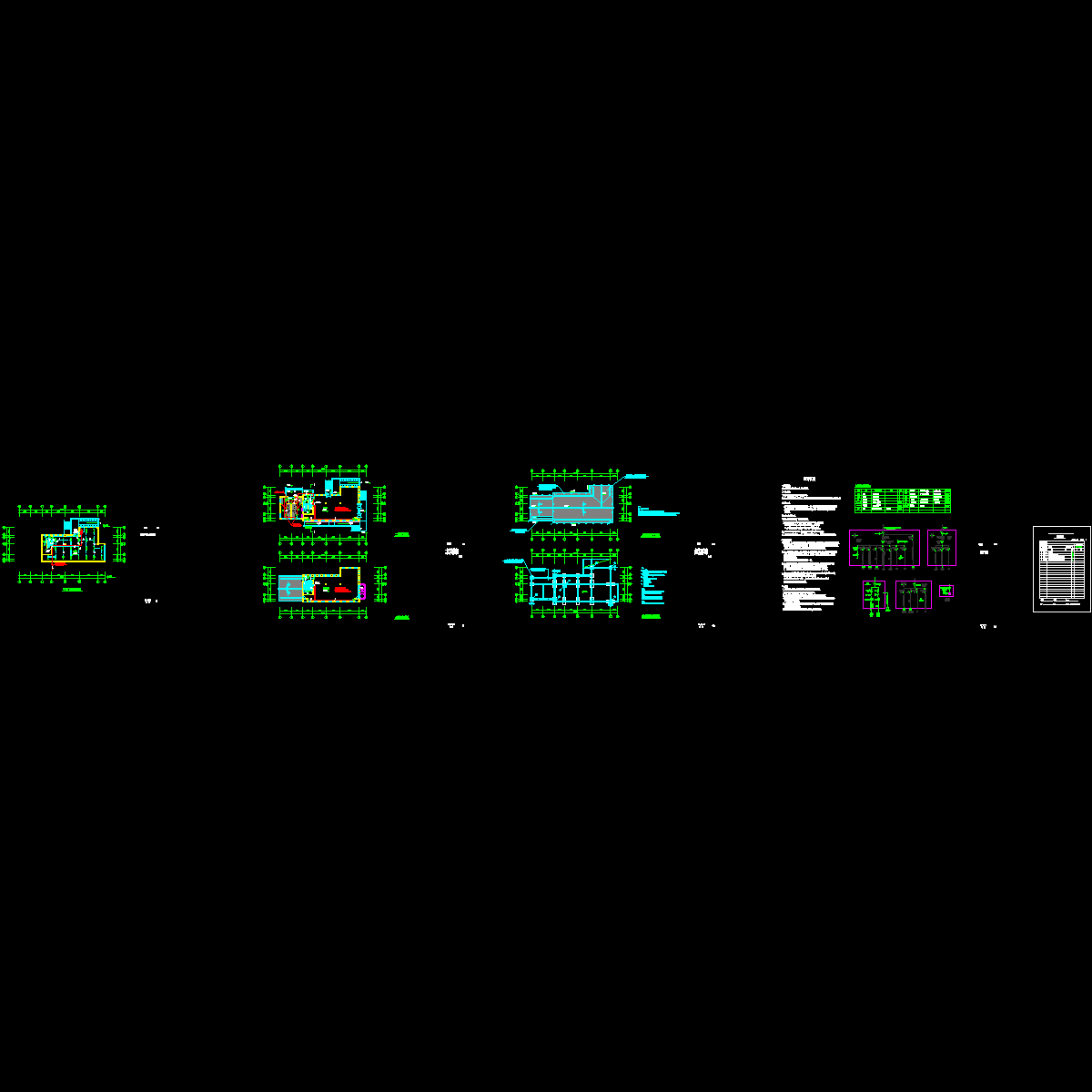

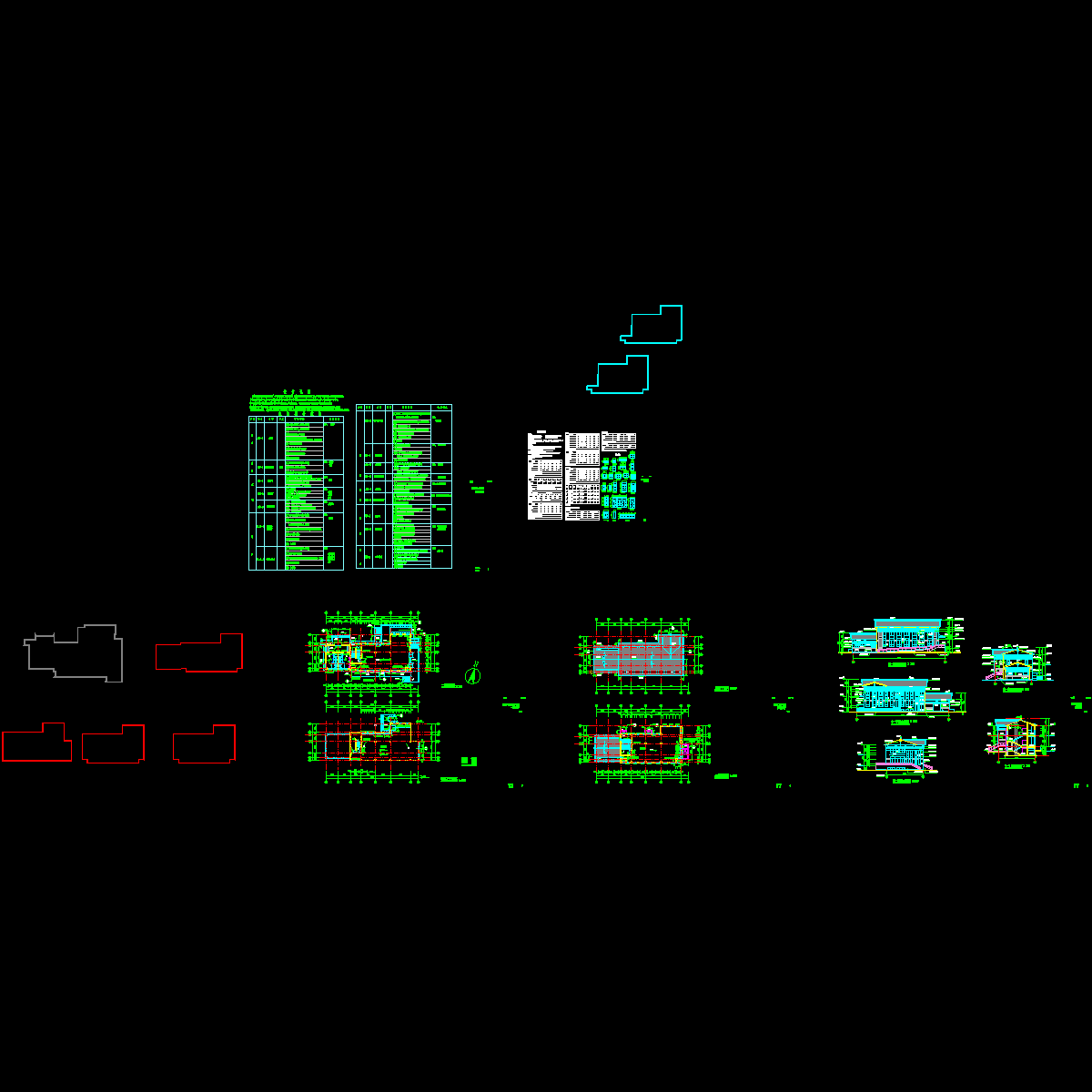

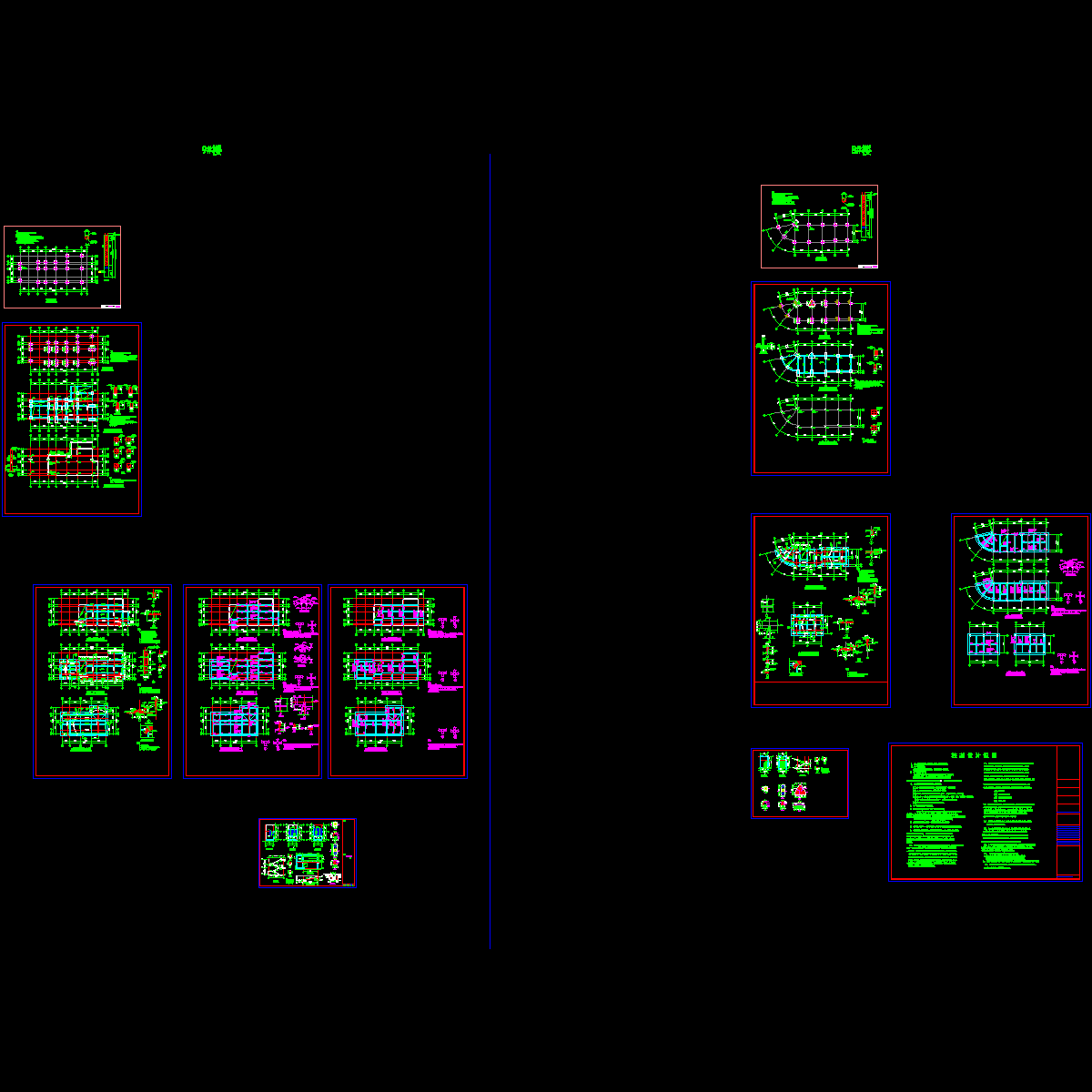

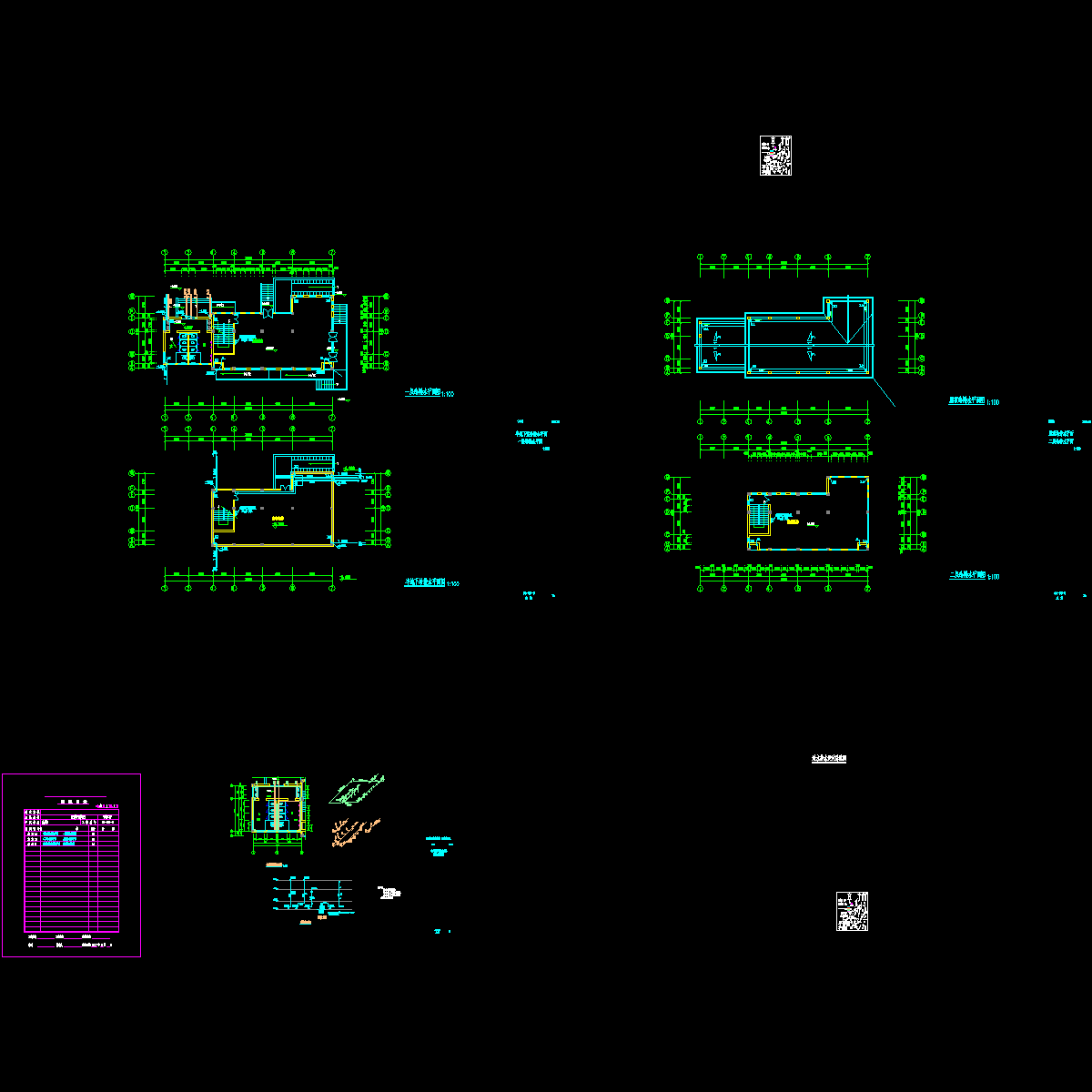

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 9.dwg
    9.dwg
  • 9#.dwg
    9#.dwg
  • 9#施工图8.27-t3.dwg
    9#施工图8.27-t3.dwg
  • 9#施工图-7.24-t3.dwg
    9#施工图-7.24-t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
