钢桁架屋盖厂房CAD图纸(总共9张CAD图纸)

附件详情

某钢桁架屋盖厂房图
该资料为:某钢桁架屋盖厂房图
该项目采用钢桁架结构,钢桁架与砼柱铰接连接,外围护采用砌体。
基本风压:0.40KN/平方米
基本雪压:0.25KN/平方米
该资料包含:
钢结构屋盖设计说明、柱网平面图、屋面布置图、结构布置图、屋面檩条布置图、系杆详图、屋架详图共9张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

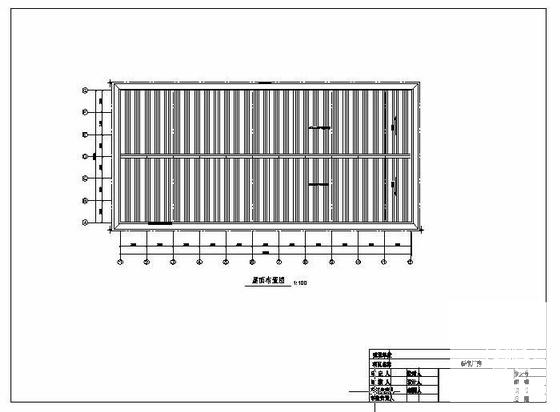

  • 桁架厂房图纸 - 1
    桁架厂房图纸 - 1

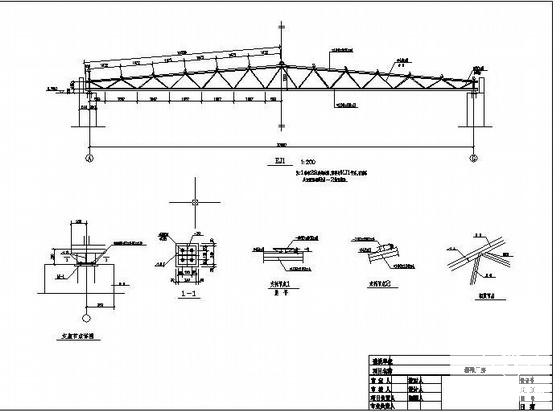

  • 桁架厂房图纸 - 2
    桁架厂房图纸 - 2

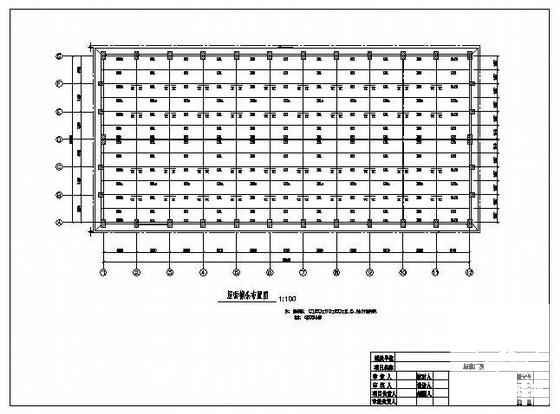

  • 桁架厂房图纸 - 3
    桁架厂房图纸 - 3

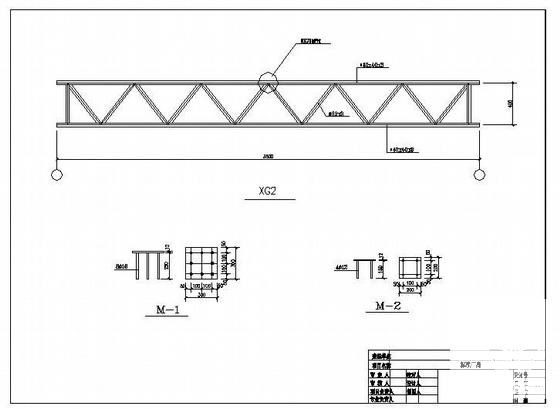

  • 桁架厂房图纸 - 4
    桁架厂房图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
