3层A2型轻钢别墅建筑结构CAD施工图纸，共23张CAD施工图纸

附件详情

东莞某三层A2型轻钢别墅建筑结构图
该资料为：东莞某三层A2型轻钢别墅建筑结构图
该项目为三层住宅,采用轻钢结构，设计耐火等级为二级。总建筑面积为1066.5平方米
该资料包含：
建筑图：

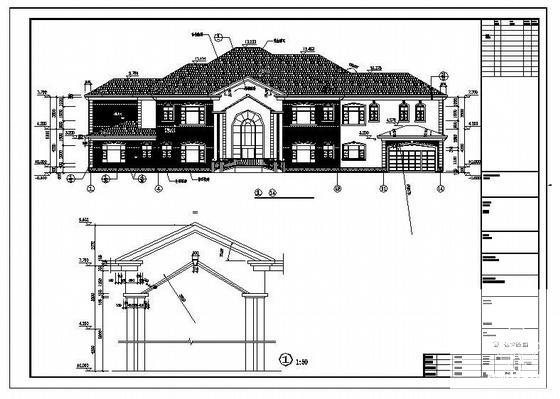

建筑设计说明、目录、门窗表、首层平面图、二层平面图、屋面平面图、立面图、剖面图、楼梯大样、 节点详图 、卫生间大样、门窗立面大样共15张图纸；
结构图：

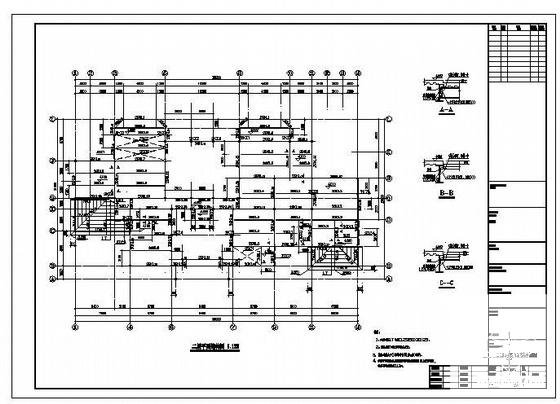

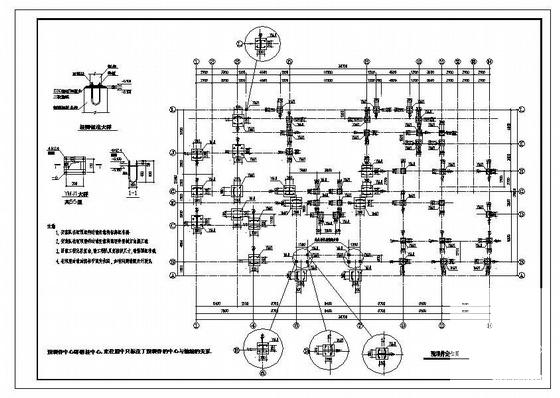

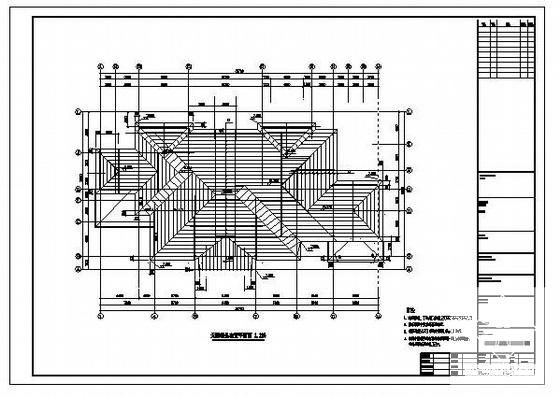

基础平面图、预埋件定位图、柱平面定位图、平面结构图、楼板配筋图、天面结构图、天面檩条布置平面图、构件表共8张图纸。
