7000平米大型地下车库电气施工CAD图纸
- 建筑类别：其他
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：7000平方米
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 地下室用途：车库
- 负荷等级：三级
- 接地方式：TN-S
- 强电设计： 供配电系统 ,低压配电,电气照明,接地安全
- 弱电设计： 火灾自动报警系统
附件详情
- 1、电气设计说明
- 2、配电干线系统图
- 3、低压配电系统图
- 4、负荷统计表
- 5、照明配电箱系统图
- 6、动力配电箱系统图
- 7、配电箱系统图
- 8、通风方式信号及通信系统图
- 9、火灾报警及联动系统图
- 10、地下室 照明平面图
- 11、地下室疏散照明平面图
- 12、地下室平时干线平面图
- 13、地下室接地平面图
- 14、地下室平时电气消防平面图
- 15、地下室平时电气消防干线图
附件详情
项目为大型车库电气工程，功能为地下双层机械复式小汽车停车库和自行车库，总建筑面积7000平方米。
设计范围包括电力配电系统、照明系统、接地系统、火灾报警及联动系统等。
该附件，总共19张.

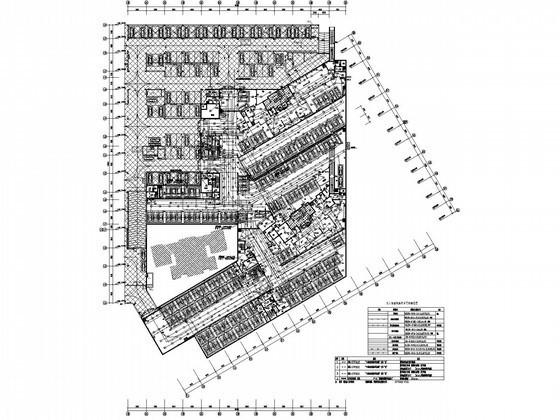

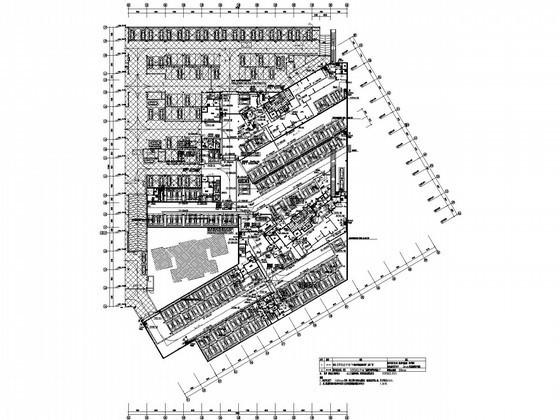

干线平面图

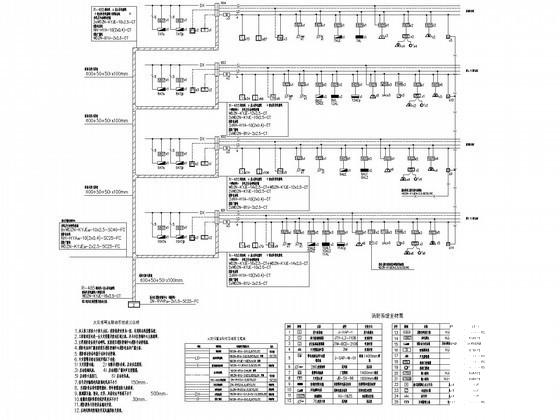

火灾报警及联动系统图

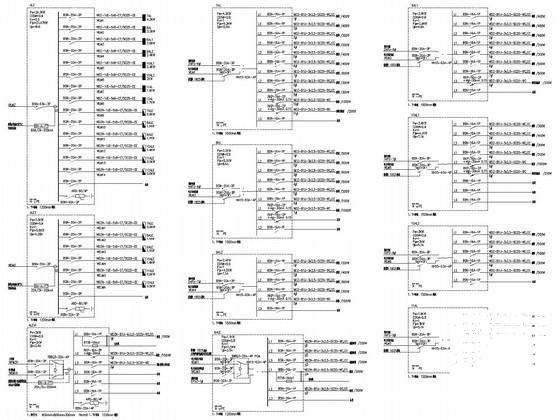

照明配电箱系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
大型地下车库施工 - 1 -
大型地下车库施工 - 2 -
大型地下车库施工 - 3 -
大型地下车库施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：2.11 MB
- 收藏次数：0
-
文件名称：
附件-995856575995590986607.rar
大型地下车库施工下载
