国际机场喷漆大修机库钢结构CAD施工图纸

• 建筑类别：交通建筑

• 建筑高度类型：多层建筑

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢结构

• 钢结构：网架

• 结构安全等级：一级

• 结构最大跨度：85m

• 抗震设防烈度：8度抗震

• 风压：0.45kN/平方米

• 雪压：0.40kN/平方米

• 参考图纸：39张

• 设计年代：近代

附件详情

某国际机场喷漆大修机库钢结构图纸
该资料为：某国际机场喷漆大修机库钢结构图纸
该项目机库大厅网架跨度85m，柱距10m，网格尺寸5X5m，厚度5m；尾库网架跨度36m，柱距7.2m，网格尺寸3.6X5m。屋盖网架采用斜放四角锥网架，下弦支承，焊接球节点。钢柱采用双肢格构柱，单肢为热轧H型钢，缀条采用等边角钢。
基本雪压：0.40kN/平方米
温度变化：±25°C
设计基准期为50年的基本风压值为0.45kN/平方米
该资料包含：

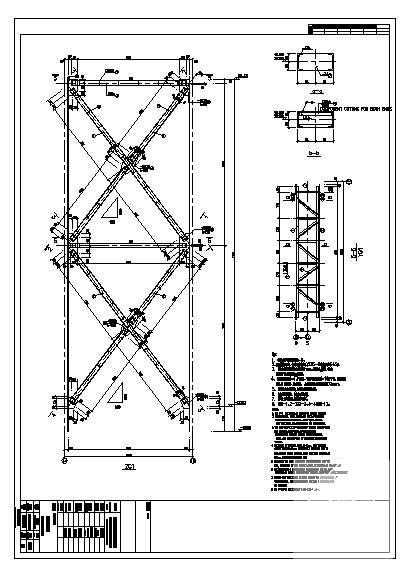

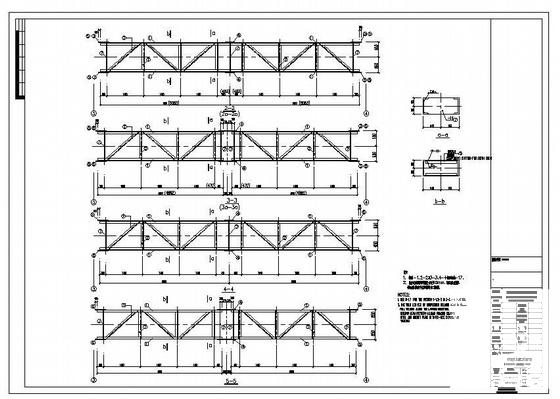

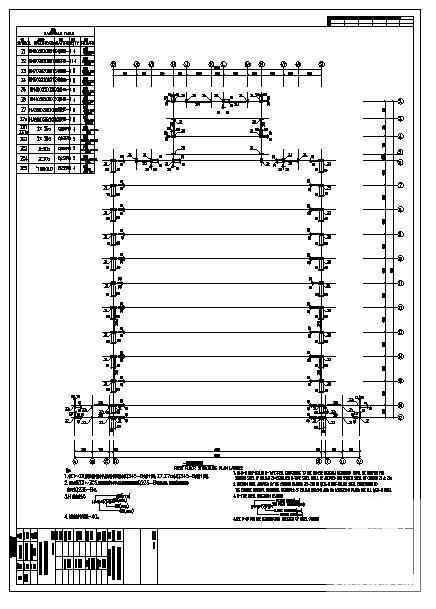

设计说明书、柱、柱间支撑平面布置图、结构立面图、柱详图、柱间支撑、柱间支撑截面图、压杆详图、屋盖网架 平面布置图 、屋盖网架杆件、球布置图、网架支座详图、吊车轨道系统布置图、墙架图、屋面檩条布置图、墙面檩条布置图、檩条 节点图 、检修走道布置图、门库柱脚锚栓及构件布置图、刚架及门库纵向立面图、门库支撑及 节点详图 、综合管线支架图共39张图纸。
