6432平米小区11层住宅楼水暖施工CAD图纸

附件详情

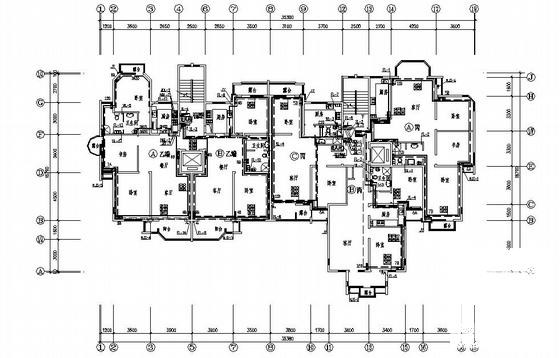

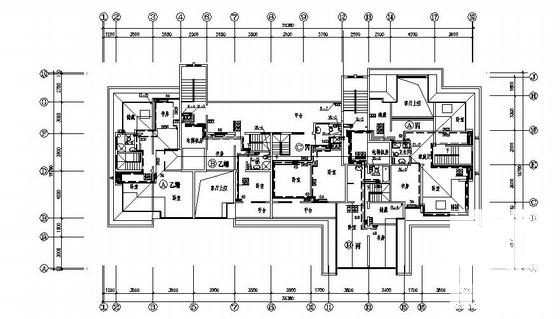

1、该资料为31#楼小高层住宅楼,由一个丙单元一个乙端单元组成,共十一层,底层为沿街商店，建筑高度 32.6m建筑面积6432.40m2。
2、设计内容包括采暖、消防、给排水、 通风防排烟 系统。

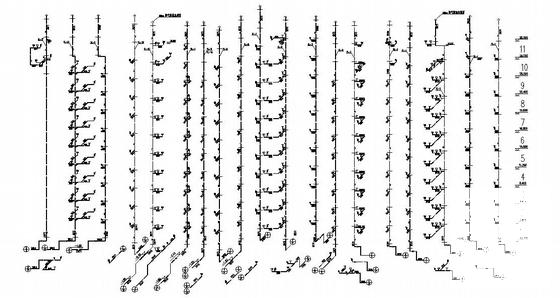

采暖共分高 低两个区,一~八层为低区,九层以上为高区.热源为市政蒸汽,经设于地下车库内的换热站换为采暖用水,采暖供回水温度95/70℃。

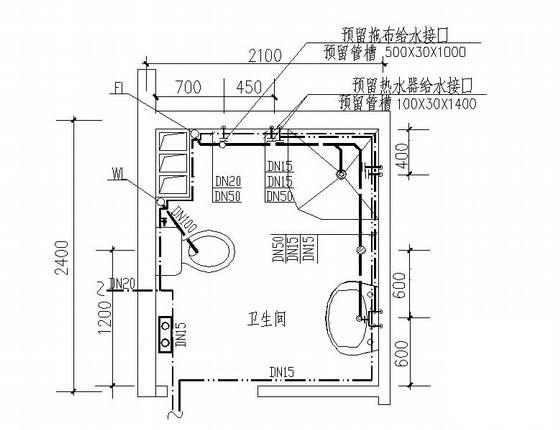

生活给水共分高 低两个区,一~四层为低区,五层以上为高区.由设于地下车库内的泵房供水设备供给,低区水压0.36MPa,高区水压0.60MPa.
排水按中水设计,中水处理小区统一考虑。室内排水管地上部分采用芯层发泡所料管，地下部分及出屋面部分采用机制排水铸铁管。室外排水管检查井以内采用机制铸铁管,石棉水泥接口 ,检查井以外采用陶土管，水泥砂浆接口 .
消防部分：楼内设消火栓系统,消防水泵设于地下车库泵房内,高位水箱有效容积为6.0m，设于29#楼屋顶，设增压设备以满足最小压力0.07MPa的要求，增压设备设于地下室车库泵房内， 消防系统 工作压力0.65MPa，室内消防用水量10L/s，室外消防用水量15L/s。本建筑物灭火器按轻危险级配置，每个消火栓箱体下部均设有3个5A级2.5Kg手提式磷酸铵盐干粉灭火器。
通风及防排烟:防烟楼梯间与消防电梯合用前室设置正压送风系统 ,正压送风机设于机房层屋面。
