15236平米9层大学CAD施工图纸书信息中心空调通风CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:15236平方米
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 送风方式:散流器送风

附件详情

该项目为学校图书、信息中心大楼,地上九层,八、九层为办公室。建筑面积约为15236平方米,应甲方要求中央空调使用VRV智能化中央空调系统,一层不设置中央空调系统,二至九层设置中央空调系统。本建筑内走道设置排烟系统,内走道上设置二个排烟竖井,屋面设计二台排烟风机。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

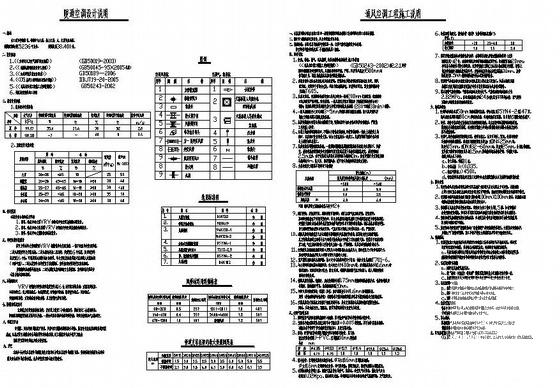

  • 大学施工图 - 1
    大学施工图 - 1

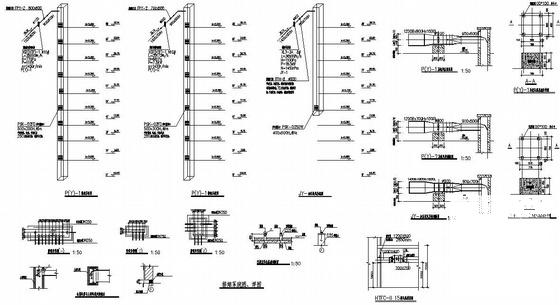

  • 大学施工图 - 2
    大学施工图 - 2

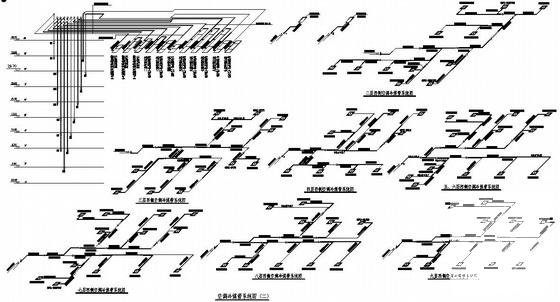

  • 大学施工图 - 3
    大学施工图 - 3

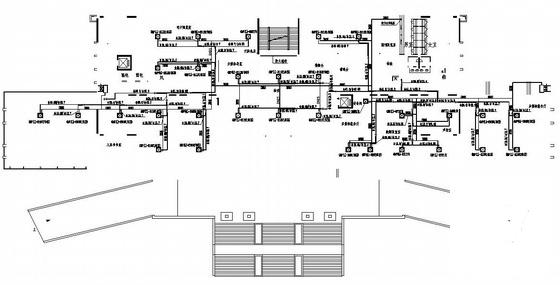

  • 大学施工图 - 4
