艺术楼多功能厅屋盖钢网架施工CAD图纸(7度抗震)

  • 建筑类别:娱乐
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目是学校艺术楼多功能厅屋盖钢网架项目,结构型式:钢网架,网架平面尺寸:26x36.1(米),网架厚度:1.8米,网格形式:正放四角锥,节点类型:螺栓球,支承形式:上弦多点支承,排水方式:网架找坡,有组织排水。抗震设防烈度为7度。
该资料包含:网架设计说明,预埋件平面布置图,支座反力 平面布置图 ,网架平立面图,网架屋面布置图,剖面图,网架整体安装图,网架上、下弦安装图,腹杆图,球节点图,节点详图等共计15张图。
分享投稿时间:近几年6月。

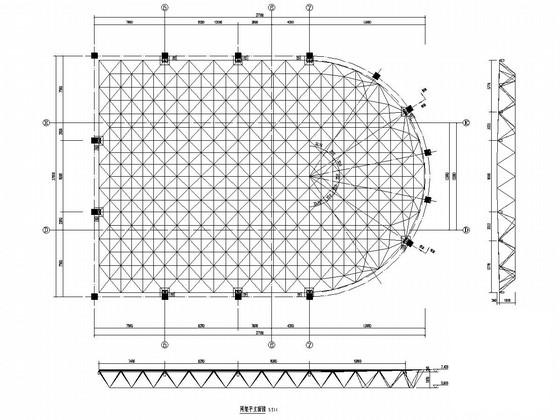

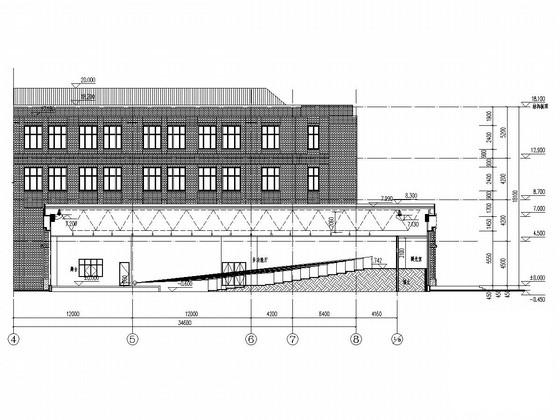

网架平立面图

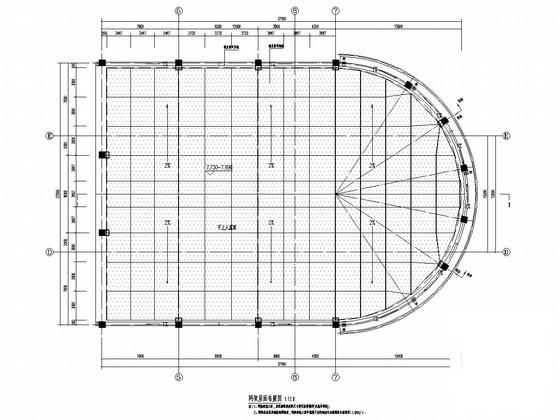

网架屋面布置图

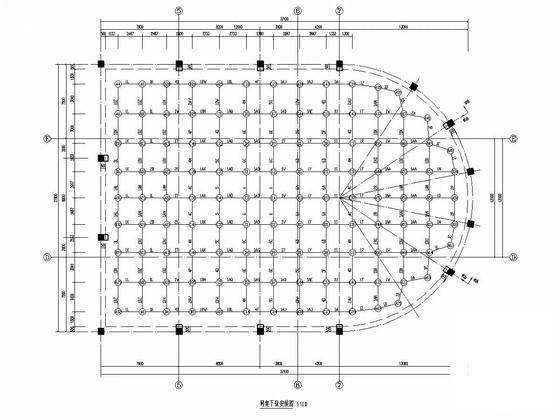

网架下弦安装图

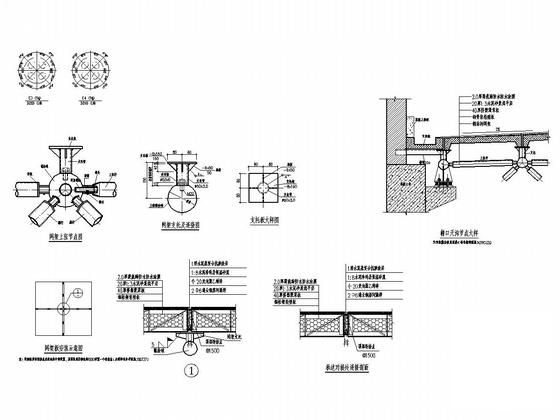

节点详图
