用品市场单层钢结构大门建筑结构CAD大样图(跨度为20.5M)

附件详情

东莞某用品市场大门建筑结构图
该资料为:东莞某用品市场大门建筑结构图
抗震设防烈度为七度
基本风压:0.55KN/平方米
该项目为单层钢结构门楼,跨度为20.5M,柱距为2.4M
面采用铝塑板,墙面采用砖墙
该资料包含:
大门总平面定位图、平面图、顶面图、钢结构设计总说明、钢柱平面图、钢梁平面图、柱脚做法大样、锚栓大样图共7张图纸。


2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

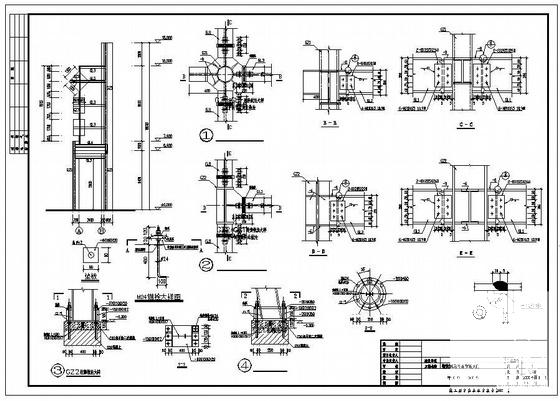

  • 单层钢结构建筑 - 1
    单层钢结构建筑 - 1

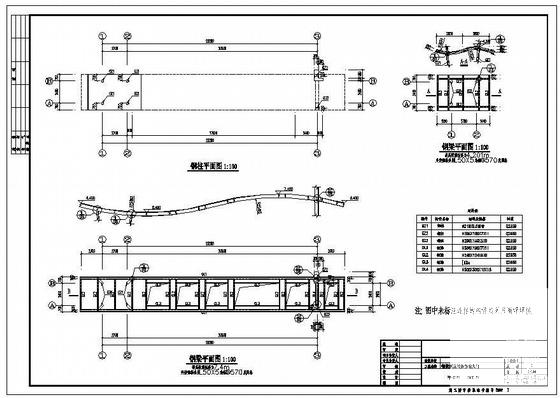

  • 单层钢结构建筑 - 2
    单层钢结构建筑 - 2

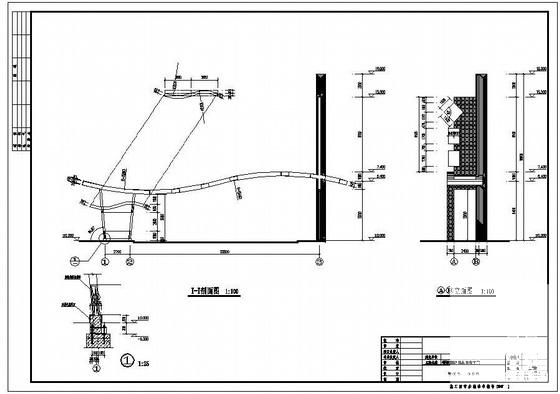

  • 单层钢结构建筑 - 3
