果汁加工厂污水处理站安装CAD施工图纸
- 设计说明：无
- 类型：工业污废水处理站
- 处理技术：格栅筛网,中和,沉淀,混凝,厌氧法
- 工艺流程选介：食品加工
- 设计阶段：施工图设计
- 参考图纸：10-20张
- 规模：1万以下吨/天
- 设计年代：近代
附件详情
- 资料目录
- 工艺流程框图
- 工艺高程示意图
- 安装平面图
- 安装正、背面图
- 预留管、孔平面图
- 预留管、孔一览表
- -1.00截面图
- 预埋曝气安装示意图
- 刨面图
- 布水系统图
- 混合液、污水提升、鼓风供气系统图
- 污泥回流系统图
- 加药系统图
附件详情
资料介绍：本图纸为日处理量300吨果汁加工厂污水处理站安装图，包括轴测图。
设计内容:安装平面设计、预留管设计、预留孔设计、预埋曝气安装设计、布水系统设计、混合液、系统设计、污水提升系统设计、鼓风供气系统设计、污泥回流系统设计、加药系统设计
，图纸共14张。

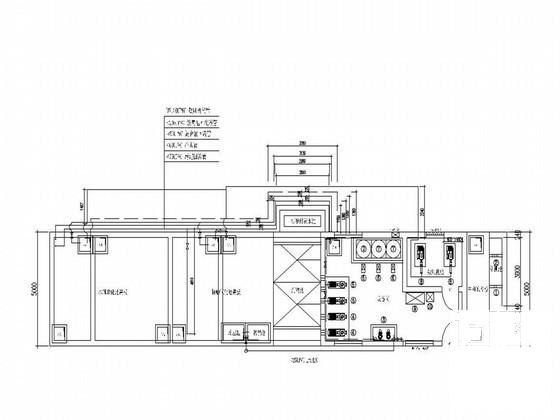

管道安装平面图

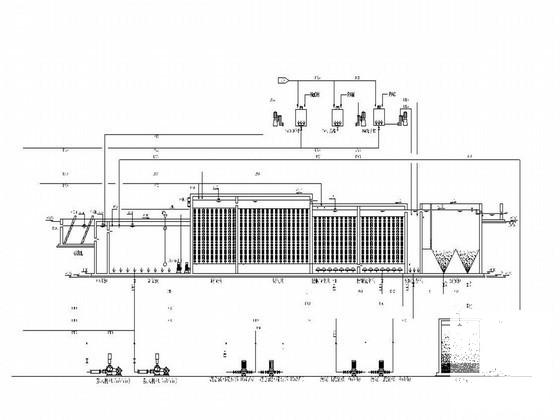

混合液、污水提升、鼓风供气系统图

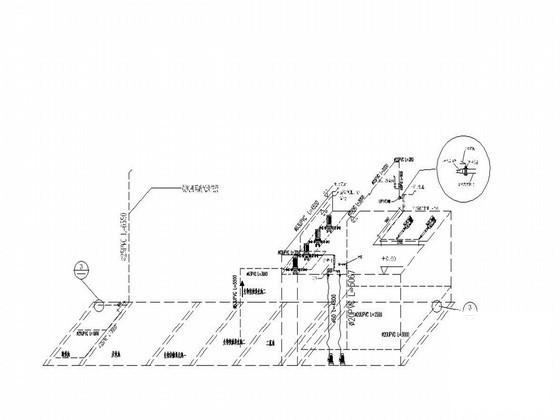

预埋管件及预留孔布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
污水处理站施工图 - 1 -
污水处理站施工图 - 2 -
污水处理站施工图 - 3 -

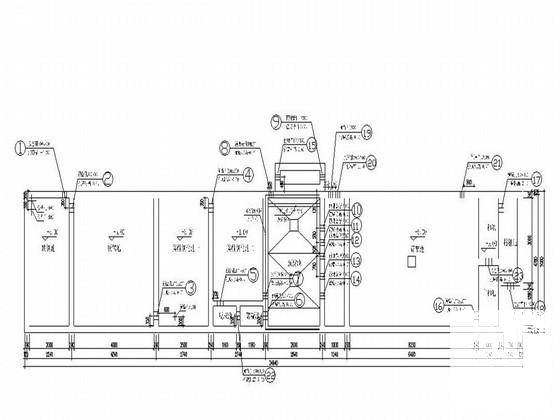

污水处理站施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
