会所椭圆型网架结构CAD施工图纸(钢结构,共14张)

  • 建筑类别:文化
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构最大跨度:32m
  • 风压:0.45kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

济南某高档小区会所网架工程,椭圆型造型。
建筑设计结构形式采用正放四角锥平面网架。
全套13张图纸,包括网架 结构设计说明 、网架布置平面图、上弦杆布置平面图、下弦杆布置平面图、腹杆布置平面图、螺栓球 节点图 、结构 平面布置图 、钢结构 节点图 、材料表。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

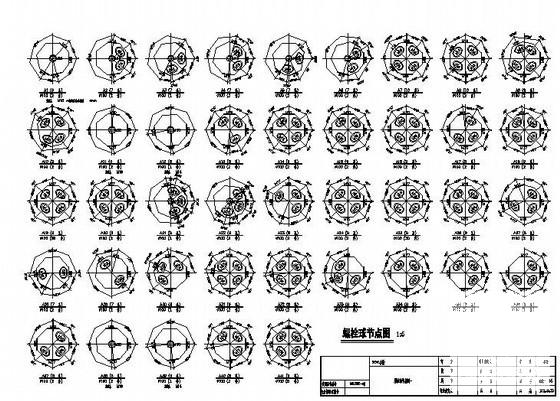

  • 钢结构网架施工图 - 1
    钢结构网架施工图 - 1

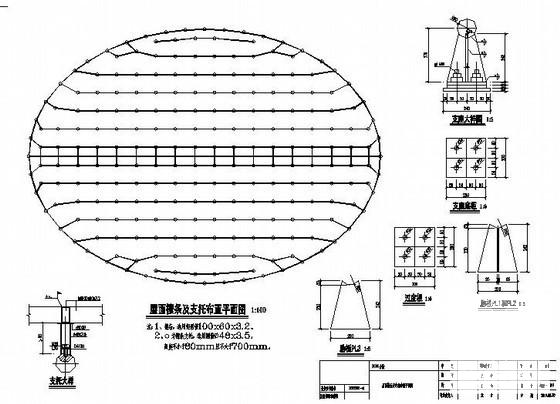

  • 钢结构网架施工图 - 2
    钢结构网架施工图 - 2

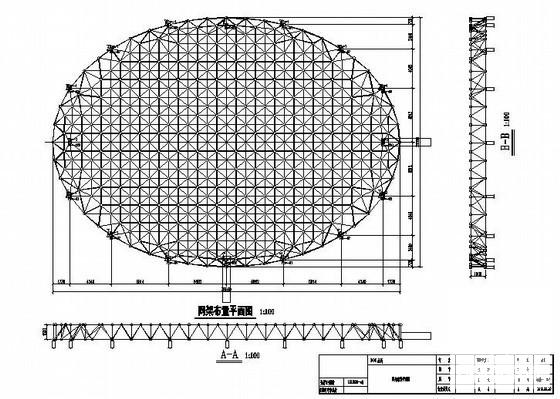

  • 钢结构网架施工图 - 3
    钢结构网架施工图 - 3

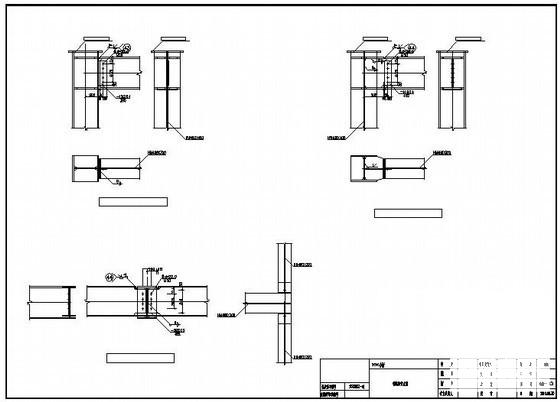

  • 钢结构网架施工图 - 4
    钢结构网架施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
