7度3层砖混结构办公楼全套建筑结构施工CAD图纸

附件详情

某7度三层砖混结构办公楼全套建筑结构图
该资料为:某7度三层砖混结构办公楼全套建筑结构图
该项目为三层砌体结构,砌体施工质量等级为B级,结构设计使用年限50年。
抗震设防烈度为7度,设计基本地震加速度为0.10g,所属的地震分组为第一组,场地类别为Ⅳ类,安全等级为二级,丙类建筑。
结构构件的环境类别:室内正常环境为一类;室外及与水直接接触的部分为二类a。
该资料包含:
结构图纸:
结构设计总说明、基础平面布置图及详图、楼面结构平面布置图、楼面结构平面布置图、楼板配筋及雨蓬2详图、坡屋面结构详图、雨蓬1结构详图、楼梯结构详图共8张图纸。
结构图纸:
设计说明、平面图、剖面图、立面图、楼梯间详图共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

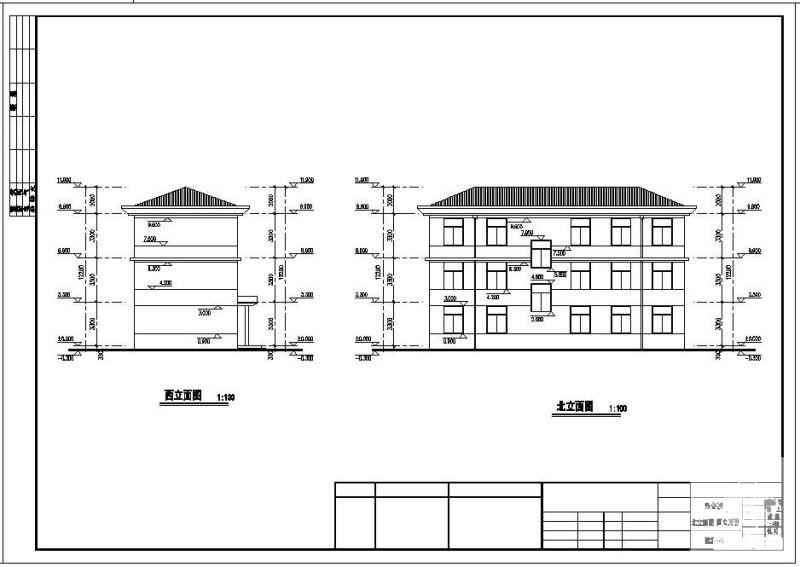

  • 办公楼全套建筑图纸 - 1
    办公楼全套建筑图纸 - 1

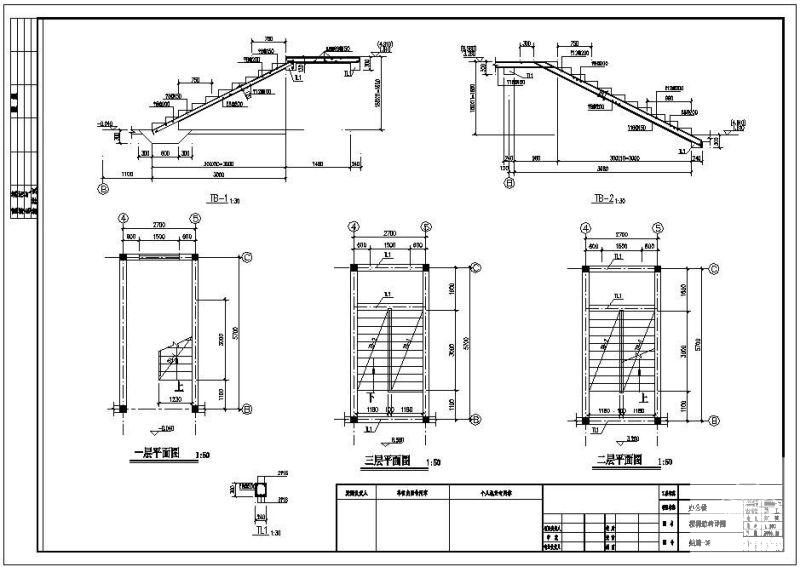

  • 办公楼全套建筑图纸 - 2
    办公楼全套建筑图纸 - 2

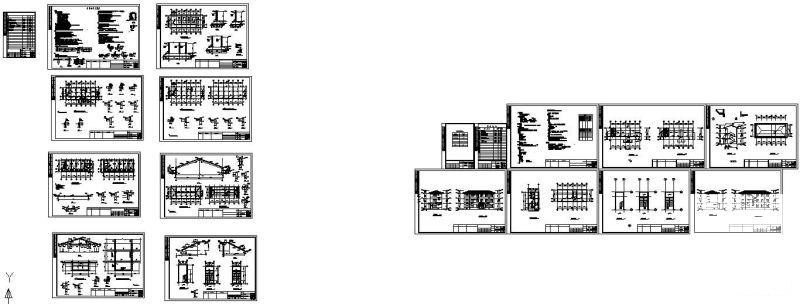

  • 办公楼全套建筑图纸 - 3
    办公楼全套建筑图纸 - 3

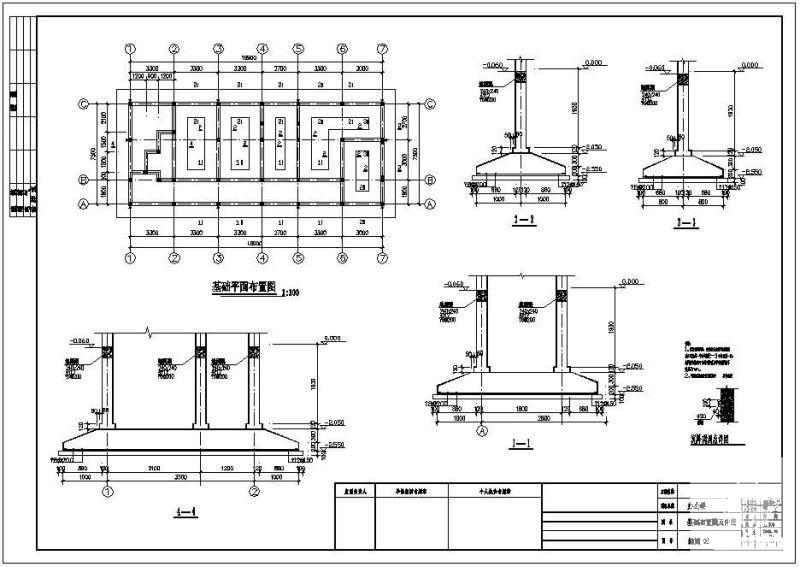

  • 办公楼全套建筑图纸 - 4
    办公楼全套建筑图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
