一份大学教学楼给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1566

积分

超级版主

Rank: 8Rank: 8

积分
1566
发表于 2020-3-2 20:16:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:18153.91平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:喷淋系统,气体灭火系统,灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:雨污分流
  • 排水技术:重力排水
  • 雨水重现期:10年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:重庆

附件详情

  • 给排水总平面图
  • 资料目录
  • 给水排水设计施工总说明
  • 给排水系统原理图
  • 一层~五层给排水 平面布置图
  • 厕所大样图
  • 给排水总平面布置图
  • 高程表

附件详情

本稿件为[重庆]某大学教学楼给排水施工图纸,共有5栋楼,项目规模:规划占地面积为21689.34平方米,建设占地面积为21689.34平方米,总建筑面积为18153.91平方米。设计范围:该项目室内及室外 用地红线 范围内的给水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓 消防系统 、气体灭火系统、小型给排水构筑物。
,32张图纸。

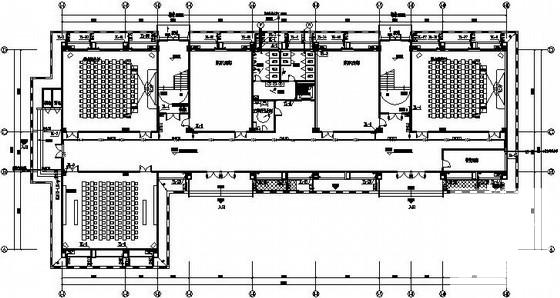

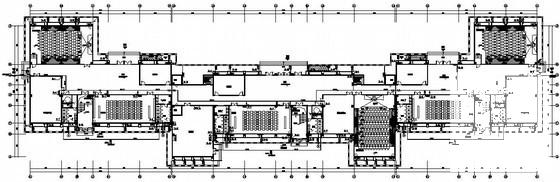

一层给排水平面布置图

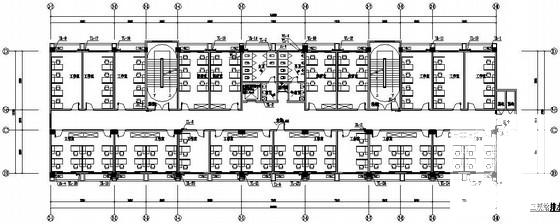

三层给排水平面布置图

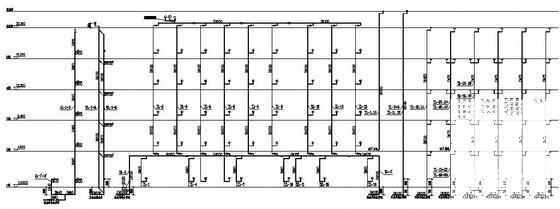

给排水系统原理图

大学教学楼给排水 - 1
第 1 张图
大学教学楼给排水 - 2
第 2 张图
大学教学楼给排水 - 3
第 3 张图
大学教学楼给排水 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-2 20:16:09上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0f2c21w1c0cc0e00.rar

4.98 MB

下载  售价: 100 积分    赚积分
