两层办公楼多联空调系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:北京

附件详情

该项目为北京一个办公楼工程,地上二层。图纸内容包含设计施工说明,主要设备材料表及图例,空调平面图等...

二层空调平面图

一层空调平面图(一)

二层空调平面图(一)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

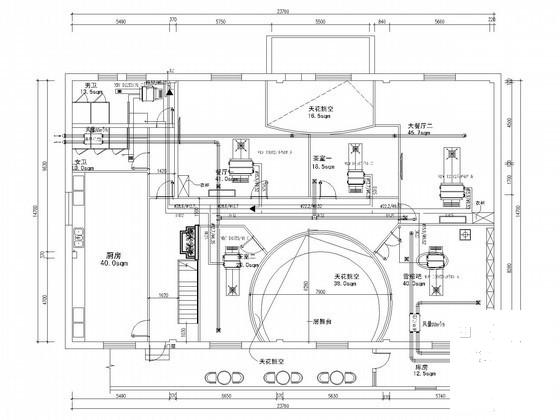

  • 办公楼空调系统设计 - 1
    办公楼空调系统设计 - 1

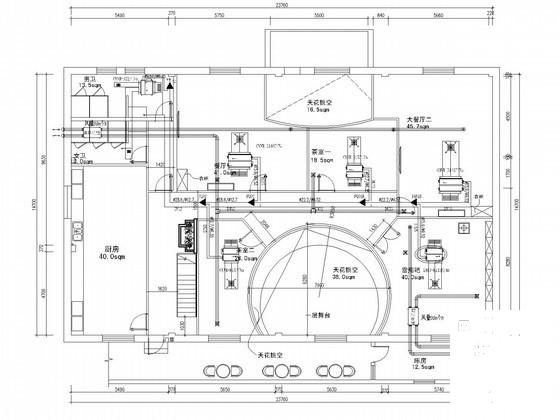

  • 办公楼空调系统设计 - 2
    办公楼空调系统设计 - 2

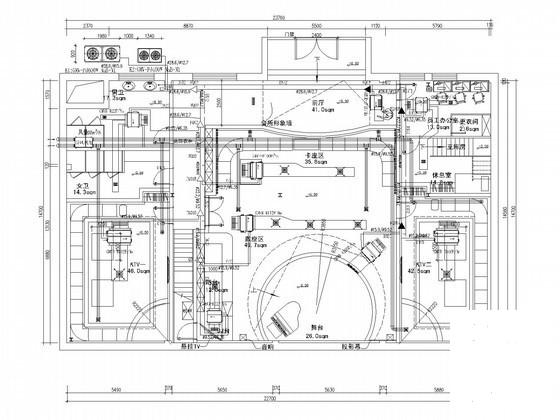

  • 办公楼空调系统设计 - 3
    办公楼空调系统设计 - 3

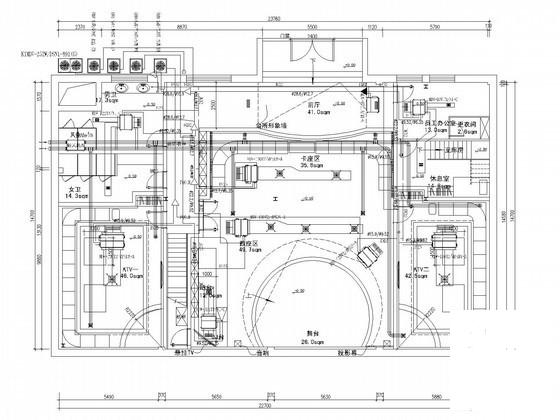

  • 办公楼空调系统设计 - 4
    办公楼空调系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
