质监局电气施工CAD图纸

一、项目概况

本项目为国家电子器件及绿色照明产品质量监督检验中心，总建筑设计面积：17176平方米,其中地上部分14424平方米,地下部分2752平方米。该项目地上十层，地下一层，建筑高度45.05米，属多层民用建筑。

二、设计范围及内容

1.两路10KV电源由当地电业提供，10KV电缆头后端由该资料完成。

2.凡属于装修和工艺设计要求的，该资料根据功能及工艺要求预留电源。

3.变配电、照明、电力系统。

4.防雷与接地系统。

三、图纸展示

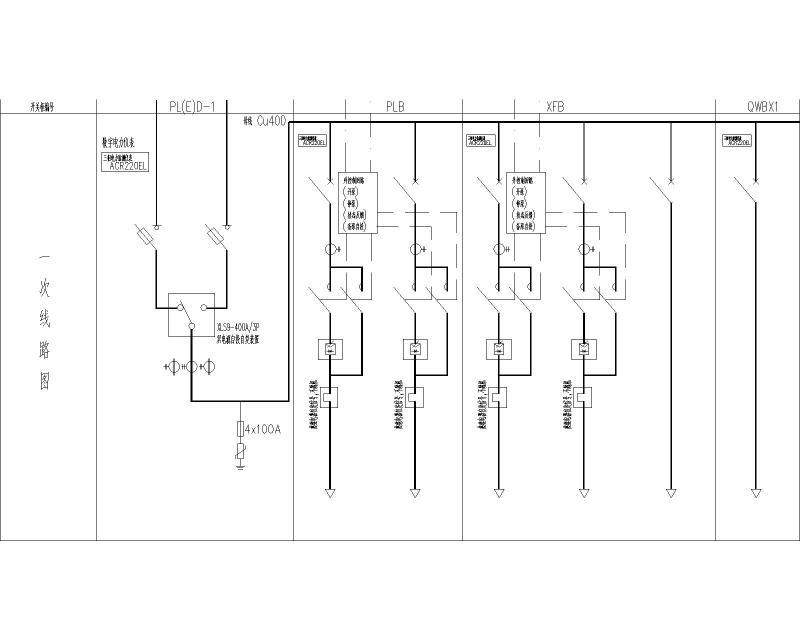

电力配电系统图(一)

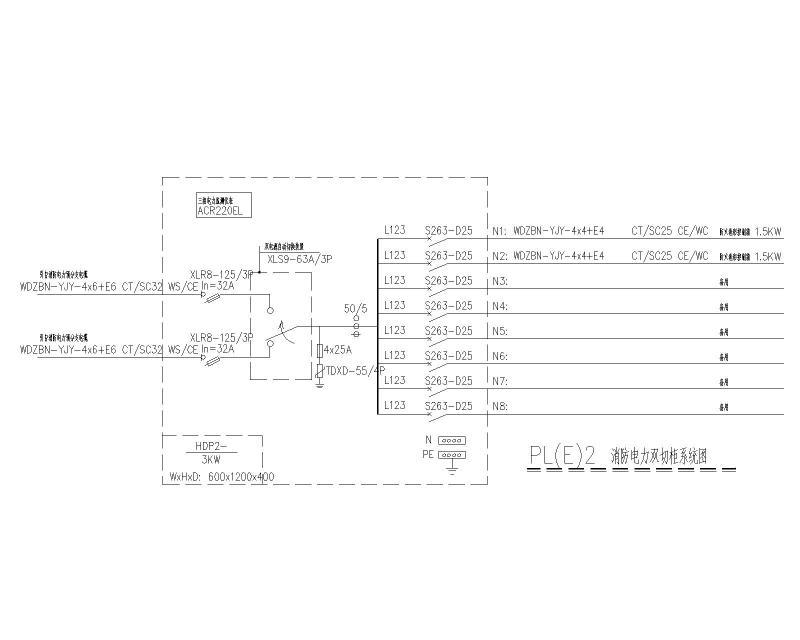

PL(E)2 消防电力双切柜系统图

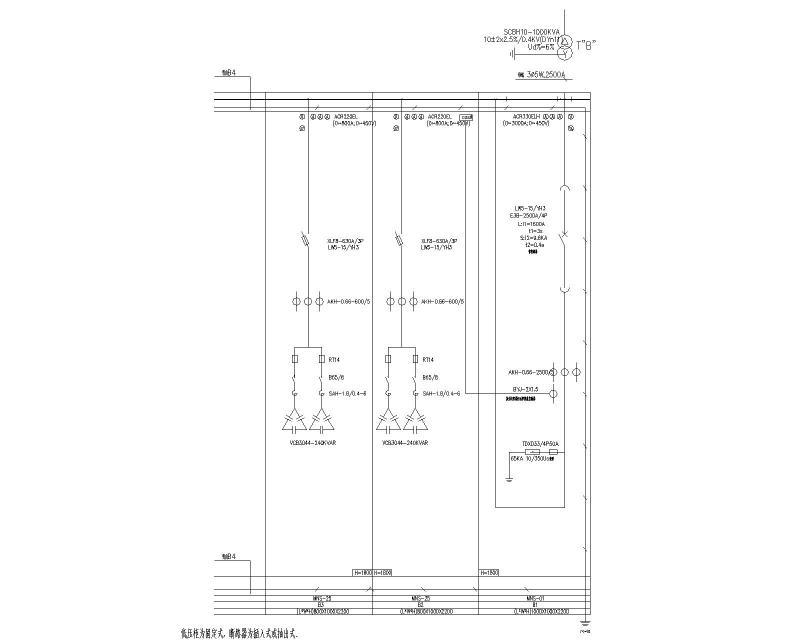

变电所低压配电系统图(三)

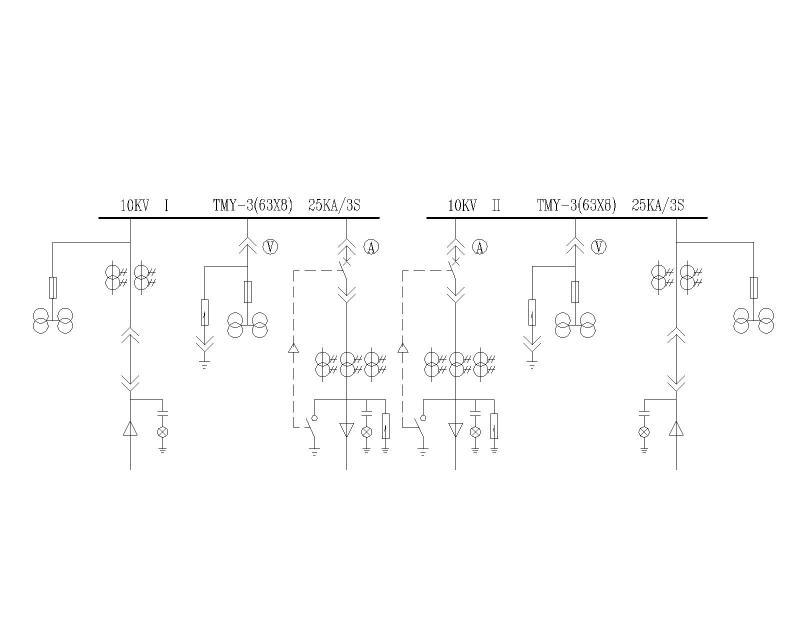

变电所高压配电系统图

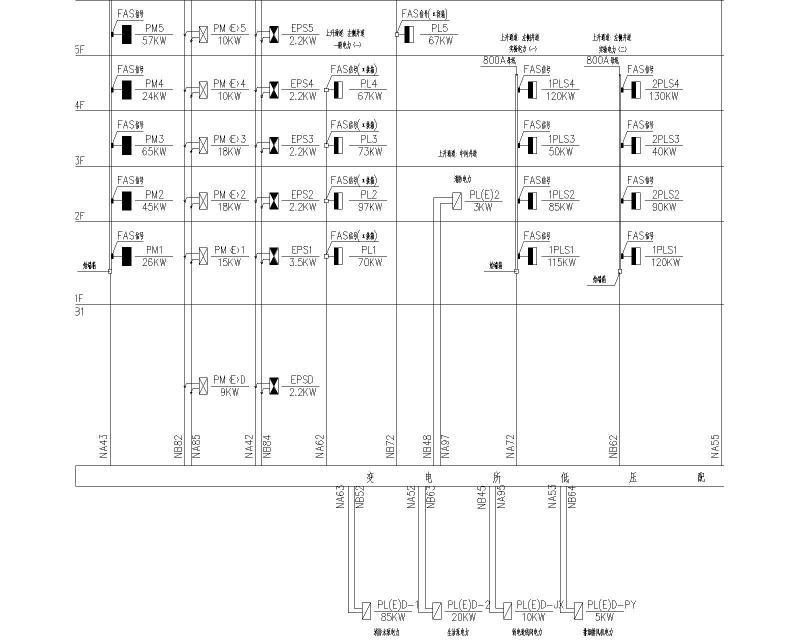

垂直配电干线图
