34层剪力墙高层住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:61张
  • 设计年代:近代

附件详情

该项目是高层住宅楼项目,地上34层,地下1层,剪力墙结构,总高度:为98.900m,该项目基础为桩基(先张法预应力混凝土管桩)。地基基础设计等级为甲级,该项目桩基设计等级为甲级。抗震设防烈度为7度。
该资料包含:结构设计总说明,桩位平面布置图,基础 平面布置图 ,基础详图,墙柱平面图,梁配筋图,板配筋图,结构平面图,坡道图,墙详图,楼梯图等共计61张图。
分享投稿时间:近几年8月。

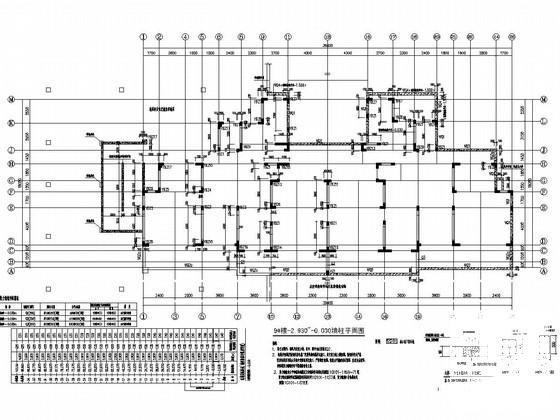

9#楼-2.930~-0.030墙柱平面图

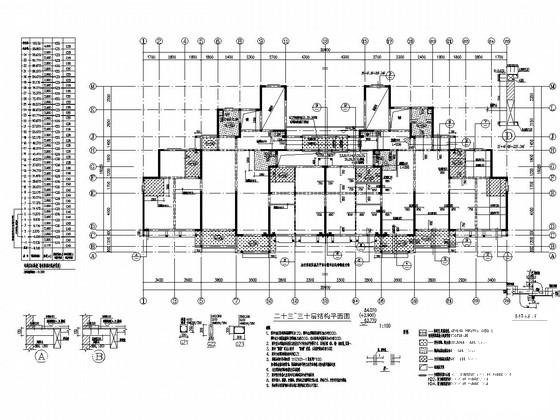

二十三~三十层结构平面图

墙身大样图

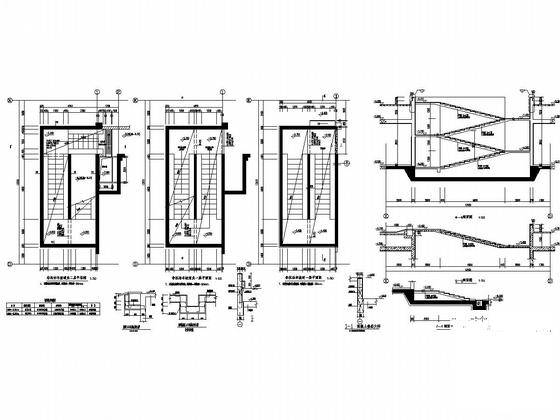

非机动车坡道
