28层剪力墙结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:35张
  • 设计年代:近代

附件详情

该项目为安徽某住宅楼,地上28层,地下一层,建筑设计结构形式为剪力墙结构,基础采用桩筏基础,7度设防。

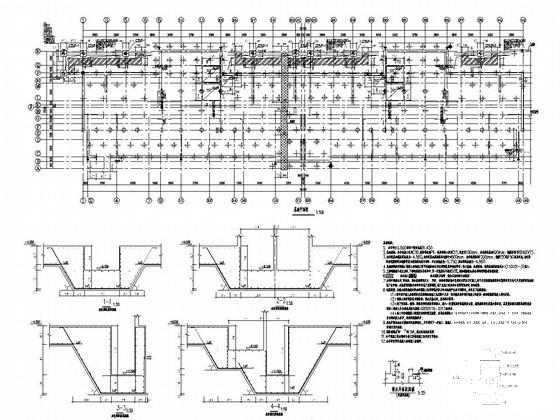

该资料包含: 结构设计说明 、桩位平面图、基础平面图、剪力墙平面图、剪力墙暗柱详图、结构平面图、板配筋图、梁配筋平面图、 楼梯详图 、自行车坡道平面图、墙身大样图、地下室预埋套管图等共35张图纸。

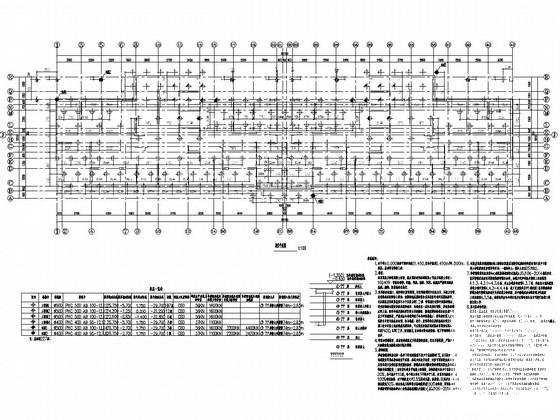

基桩位平面图

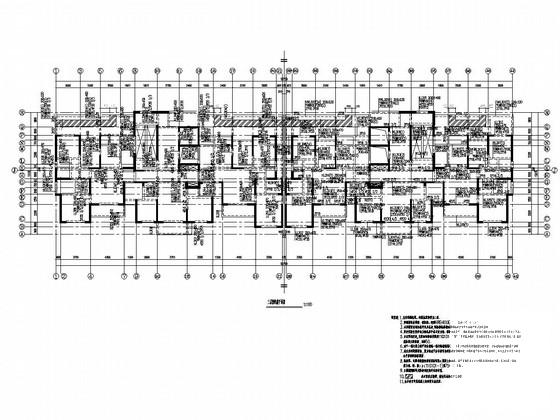

三层梁配筋平面图

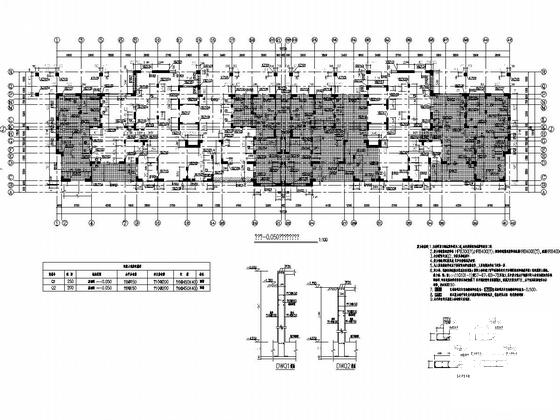

基础~-0.050标高剪力墙平面图

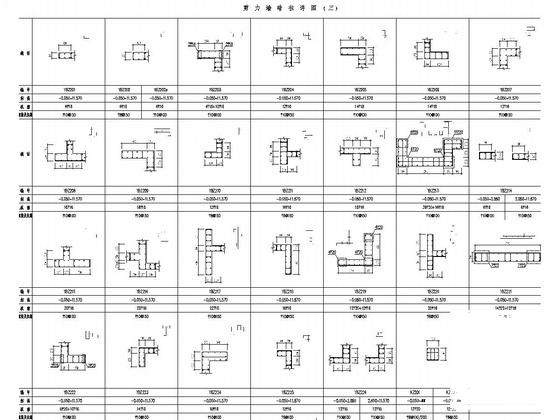

剪力墙暗柱详图(三)

二层板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 28层剪力墙结构住宅楼结构施工CAD大样图 - 1
    第 1 张图
  • 28层剪力墙结构住宅楼结构施工CAD大样图 - 2
    第 2 张图
  • 28层剪力墙结构住宅楼结构施工CAD大样图 - 3
    第 3 张图
  • 28层剪力墙结构住宅楼结构施工CAD大样图 - 4
    第 4 张图
  • 28层剪力墙结构住宅楼结构施工CAD大样图 - 5
    第 5 张图
  • 28层剪力墙结构住宅楼结构施工CAD大样图 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
