16层剪力墙结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.35kN/平方米
  • 地下室功能:人防
  • 参考图纸:28张
  • 设计年代:近代

附件详情

知名设计院设计
该项目为高层住宅,主楼地上16层,地下1层,房屋总高度48.250m,局部突出屋面层为设备间和楼梯间,结构型式为全现浇剪力墙结构,人工挖孔桩基础。剪力墙抗震等级为四级。
该资料包含:结构设计总说明,桩位平面布置图,桩基大样图,基础平面布置图,剪力墙平面布置图,墙体配筋表,结构 平面布置图 ,梁配筋图,梁板布置图,机房,小屋面及楼梯梁板布置图, 节点详图
共28张图纸。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

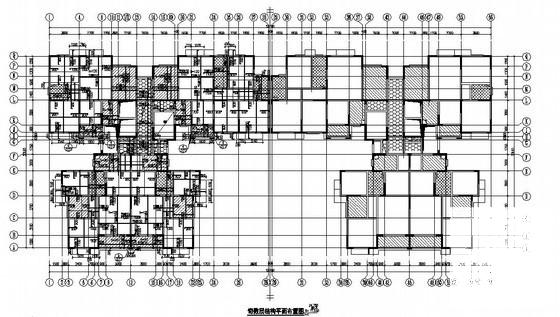

  • 16层剪力墙结构住宅楼结构施工CAD大样图 - 1
    第 1 张图

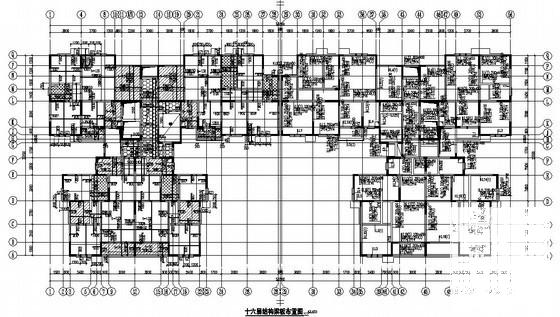

  • 16层剪力墙结构住宅楼结构施工CAD大样图 - 2
    第 2 张图

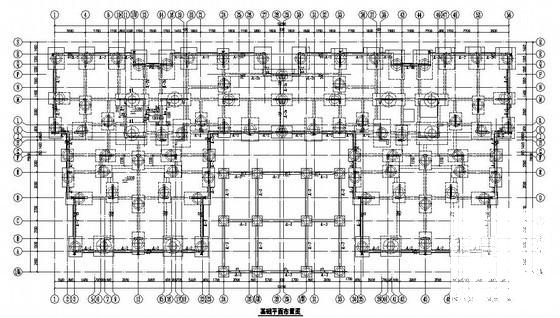

  • 16层剪力墙结构住宅楼结构施工CAD大样图 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
