5层20000平米标准厂房通风防排烟设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:20000平方米
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:河南

附件详情

  • 设计与施工说明
  • 设备及主要材料表
  • 加压送风系统图
  • 通风及防排烟平面
  • 屋顶通风及防排烟平面

附件详情

稿件为河南某标准厂房 通风防排烟 设计施工图,工程为4栋标准厂房,总建筑面积约2万平米,建筑高度23.8米。
设计内容:该建筑物通风及防排烟设计。

,图纸共12张。

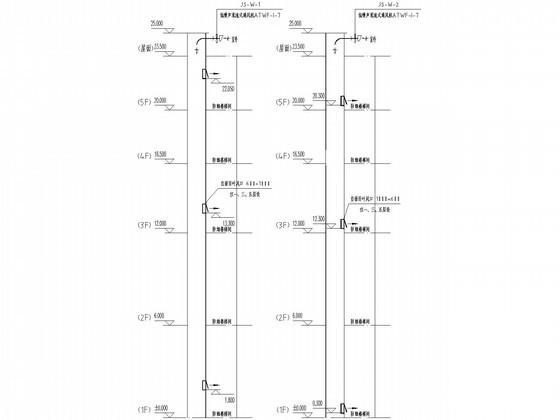

加压送风系统图

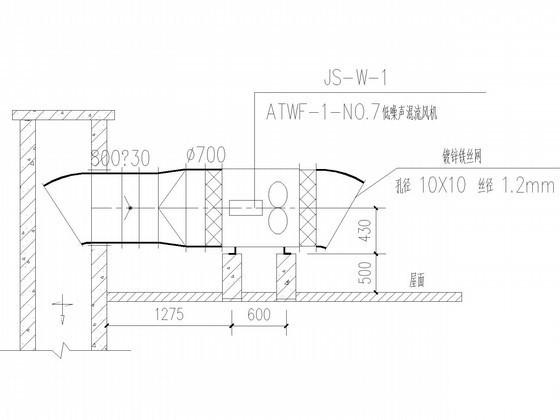

风机剖面图

标准厂房暖施

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

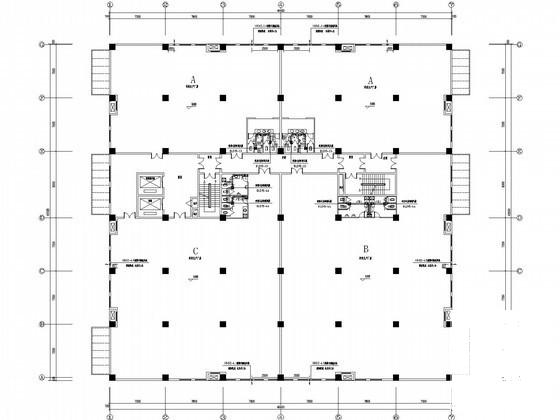

  • 标准厂房设计图纸 - 1
    标准厂房设计图纸 - 1

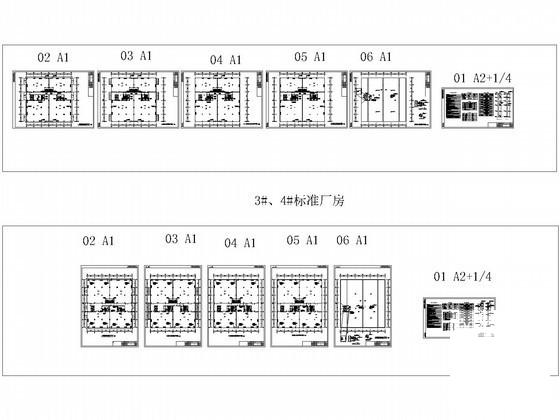

  • 标准厂房设计图纸 - 2
    标准厂房设计图纸 - 2
  • 标准厂房设计图纸 - 3
    标准厂房设计图纸 - 3
  • 标准厂房设计图纸 - 4
    标准厂房设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
