多层商业建筑通风及防排烟施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:空调,通风,防排烟
  • 送风方式:侧面送风,散流器送风
该附件为 多层商业建筑通风及防排烟施工图

项目概要:
该项目位于贵州省遵义市湄潭县。工程名称:湄潭县农商旅互联综合体建设项目(其中包括中央厨房,服务中心,冷库一,冷库二,交易展示及行政办公中心),该项目属二类建筑,系新建工程。
设计内容:
该资料范围含通风、防排烟系统设计,但不包括采暖空调设计及冷库部分的排烟、通风、制冷。

图纸展示:
服务中心一层暖通平面图
服务中心二层暖通平面图
服务中心三层暖通平面图
服务中心四层暖通平面图

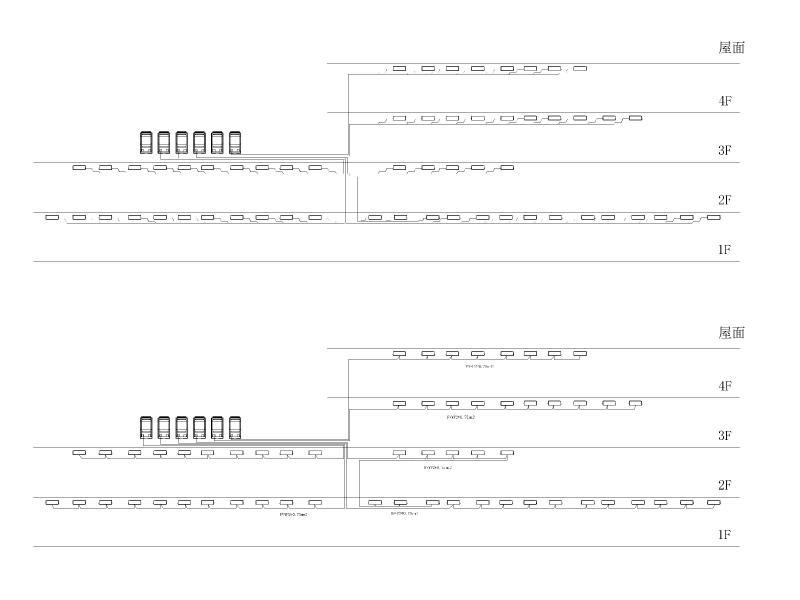

过道排烟系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

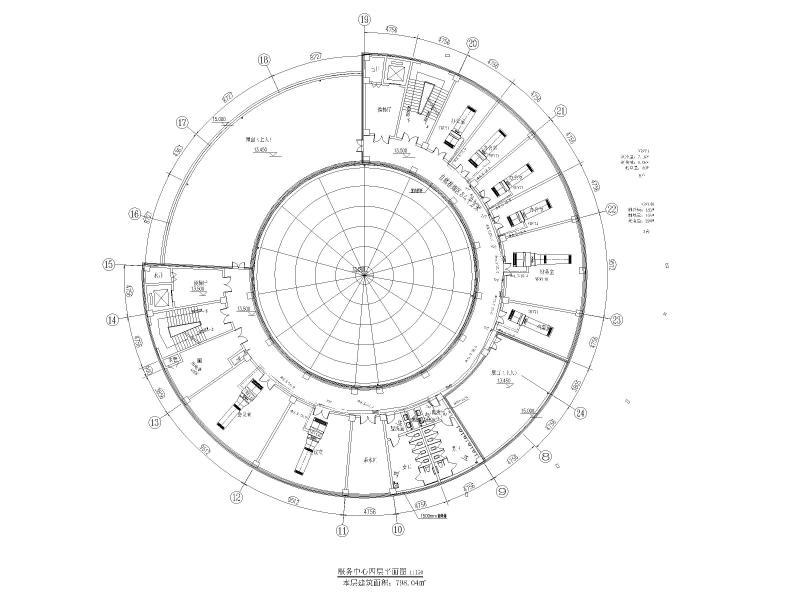

  • 通风防排烟图纸 - 1
    通风防排烟图纸 - 1

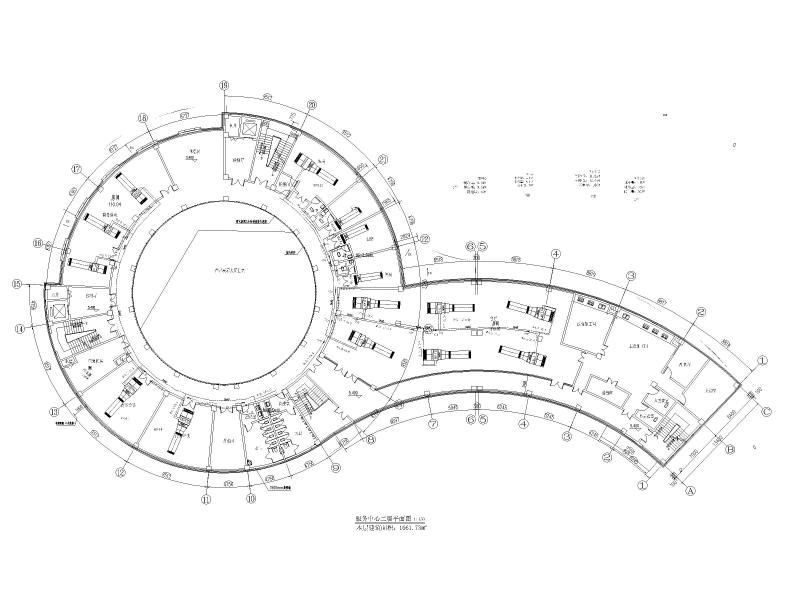

  • 通风防排烟图纸 - 2
    通风防排烟图纸 - 2

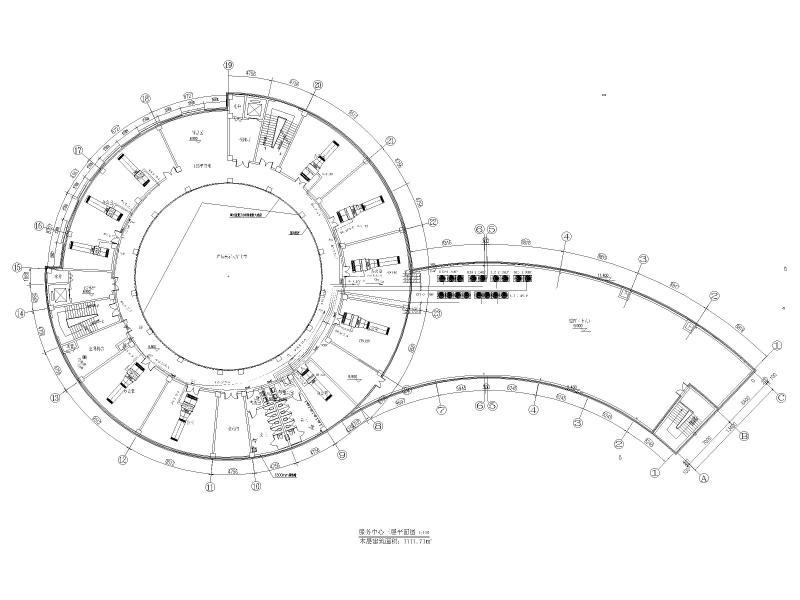

  • 通风防排烟图纸 - 3
    通风防排烟图纸 - 3

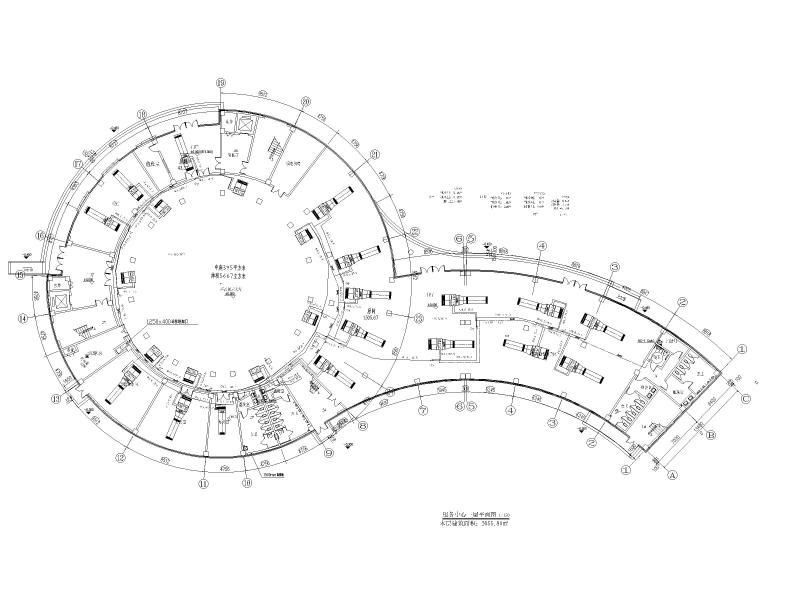

  • 通风防排烟图纸 - 4
    通风防排烟图纸 - 4
  • 通风防排烟图纸 - 5
    通风防排烟图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
