地上1层框架结构小区大门结构施工CAD图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目是小区入口大门项目(门卫保安室),总建筑设计面积:12.90平方米,框架结构,地上1层,高度5.7米,该项目独立基础下采用三七灰土垫层法处理地基,基础设计等级为丙级,抗震设防烈度为7度。
该资料包含: 结构设计说明 ,灰土垫层法处理地基说明,基础 平面布置图 ,梁板柱,节点详图;建筑设计说明,平立剖面图,共计8张图。
分享投稿时间:近几年2月。

基础图

节点详图

平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

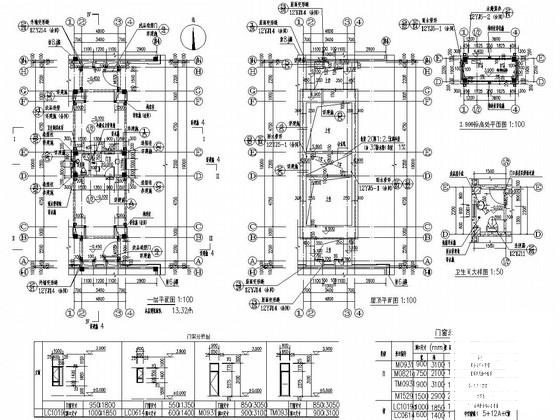

  • 小区大门施工图纸 - 1
    小区大门施工图纸 - 1

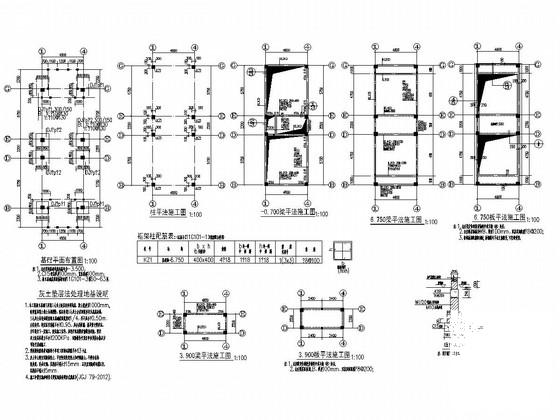

  • 小区大门施工图纸 - 2
    小区大门施工图纸 - 2

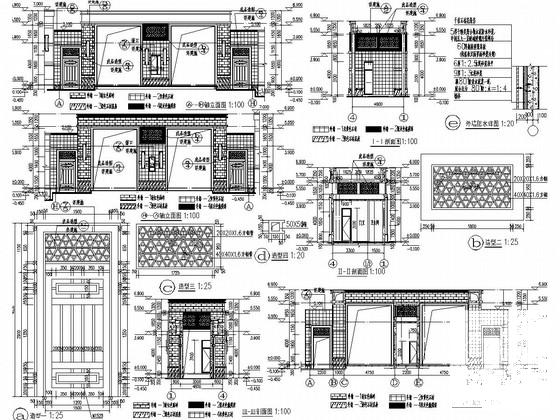

  • 小区大门施工图纸 - 3
    小区大门施工图纸 - 3

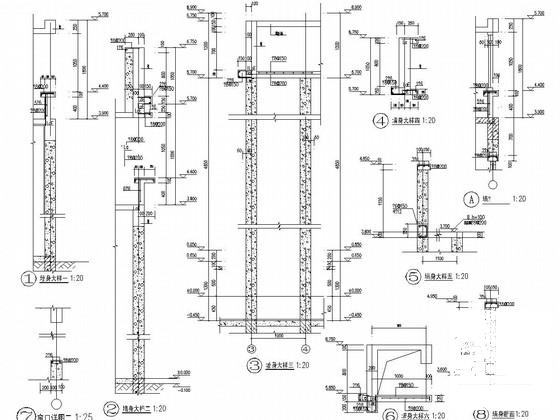

  • 小区大门施工图纸 - 4
    小区大门施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
