4层框架结构电光纤厂房结构施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:40张
  • 设计年代:近代

附件详情

该项目是电光纤厂房项目,地上4层,框架结构,抗震设防烈度为6度,采用先张法预应力混凝土管桩基础,基础设计等级为乙级。
该资料包含: 结构设计说明 ,桩位平面布置图,基础平面布置图,基础详图,柱 平面布置图 ,各层结构平面模板图,梁配筋图,结构平面配筋图,吊轨详图, 节点详图 楼梯详图 等共计40张图。
分享投稿时间:近几年3月。

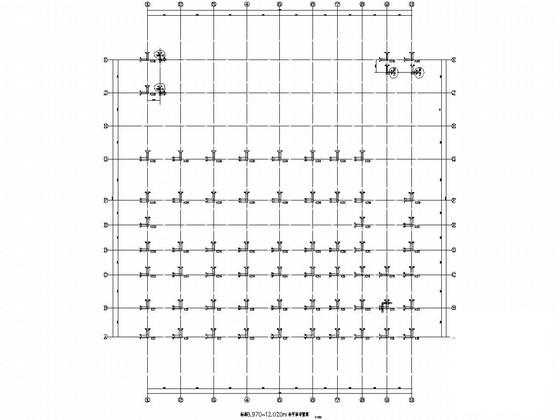

标高8.970~12.020m柱平面布置图

FL=4.400m 结构平面模板图

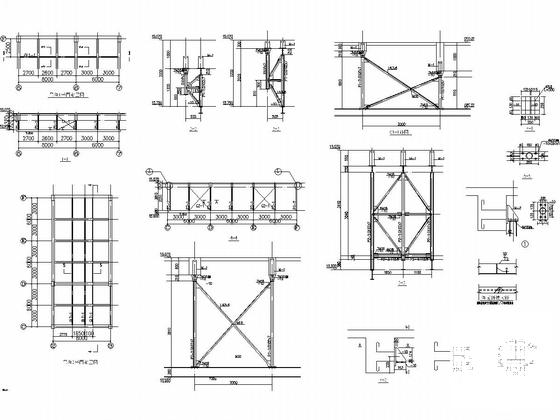

吊轨1,2详图

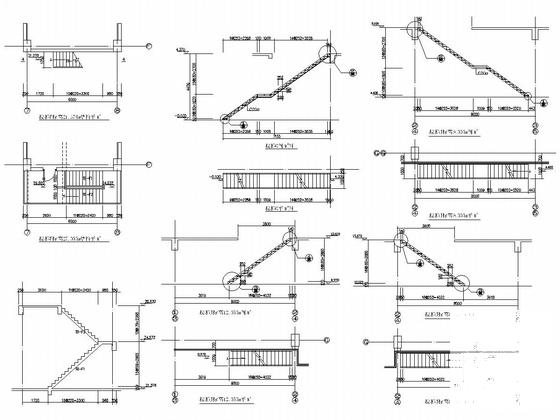

楼梯详图

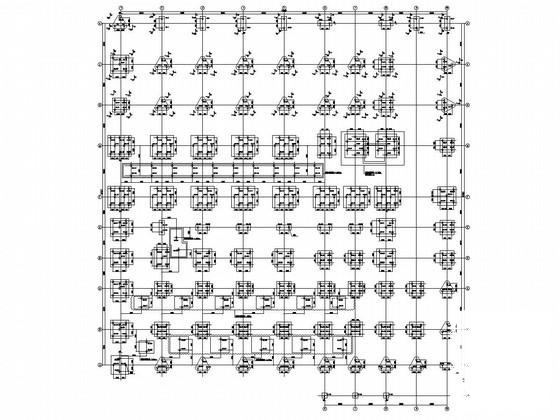

基础详图

构造详图

FL=4.400m Y向梁配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架结构厂房图纸 - 1
    框架结构厂房图纸 - 1
  • 框架结构厂房图纸 - 2
    框架结构厂房图纸 - 2
  • 框架结构厂房图纸 - 3
    框架结构厂房图纸 - 3
  • 框架结构厂房图纸 - 4
    框架结构厂房图纸 - 4
  • 框架结构厂房图纸 - 5
    框架结构厂房图纸 - 5
  • 框架结构厂房图纸 - 6
    框架结构厂房图纸 - 6
  • 框架结构厂房图纸 - 7
    框架结构厂房图纸 - 7
  • 框架结构厂房图纸 - 8
    框架结构厂房图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
