地上28层剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:30张
  • 设计年代:近代
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该项目为北京某小区住宅楼,地上28层,地下4层,总高为78.3米,建筑设计结构形式为剪力墙结构,基础采用筏板基础,8度设防。
该资料包含: 结构设计说明 、基础模板图、墙体配筋图、墙体暗柱、连梁布置及梁配筋图、楼板配筋图、墙体配筋图、模板图、楼梯间出屋面结构图、 楼梯详图 、自相车坡道详图等共30张图纸。

地下一层顶板楼板配筋图

地下一层顶板楼板配筋图

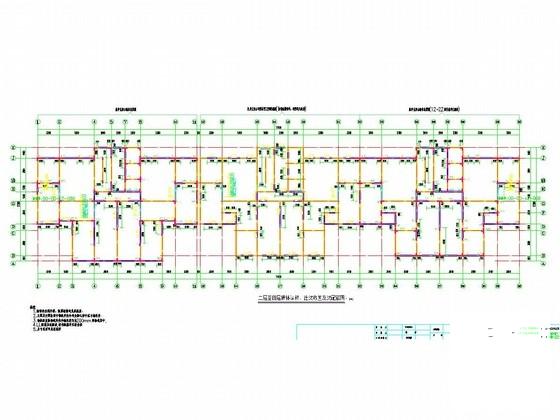

二层至四层墙体暗柱、连梁布置及梁配筋图

二层至四层墙体暗柱、连梁布置及梁配筋图

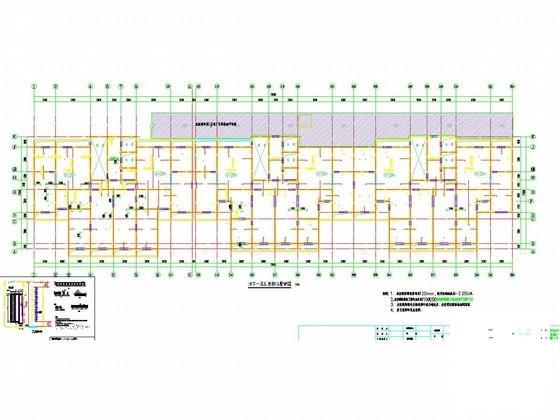

地下设备层墙体配筋图

地下设备层墙体配筋图

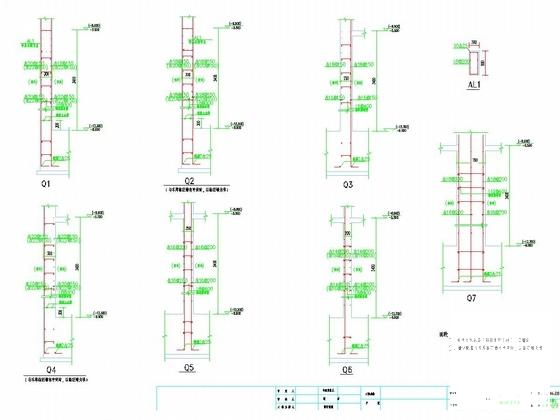

地下二、三层墙体配筋详图

地下二、三层墙体配筋详图

二十八层顶板楼板配筋图
