地上9层剪力墙结构住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：9层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：独立基础,桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.80kN/平方米
- 地下室功能：车库,其他
- 参考图纸：20张
- 设计年代：近代
附件详情
该附件为河南某小区住宅楼，建筑设计结构形式为钢筋混凝土剪力墙结构，地下1层，地上9层，主要高度为27.8米，基础为高强预应力混凝土PHC管桩，部分为柱下独立基础，6度设防。
该资料包含：
结构设计说明
、墙柱
平面布置图
、约束边缘构件配筋表、平面板图、平面梁图等共20张图纸。
四~九层平面板图
坡屋面板图
墙、柱平面布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

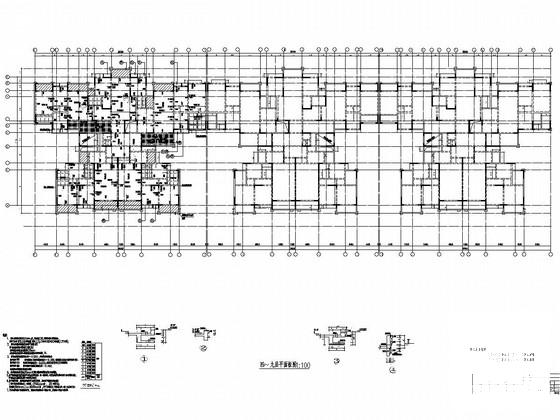

剪力墙结构图纸 - 1 -

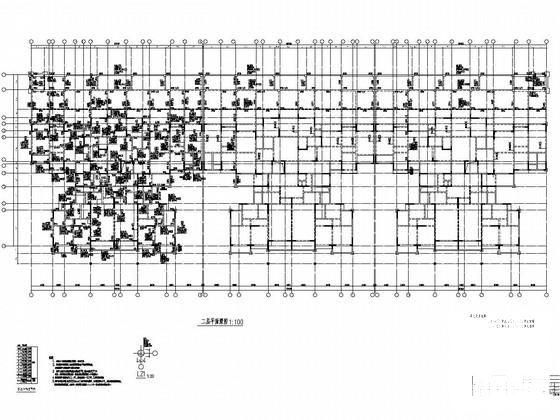

剪力墙结构图纸 - 2 -

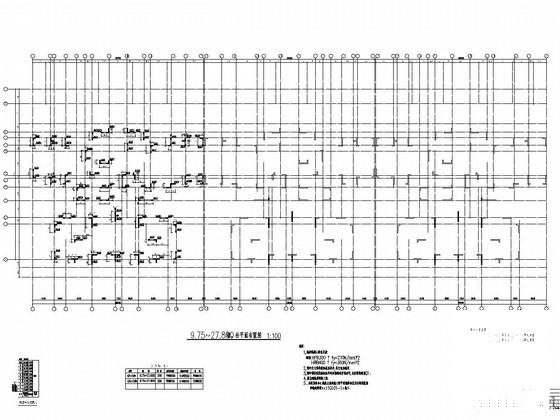

剪力墙结构图纸 - 3 -
剪力墙结构图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：4.27 MB
- 收藏次数：0
-
文件名称：
附件-995887696755788559500.zip
