地上18层框架剪力墙结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目为湖北某小区住宅楼,结构层数为17+1层,结构总高度为50.9米,属于A级高度,结构体系为钢筋混凝土框架剪力墙结构,基础采用人工挖孔桩基础,6度设防。

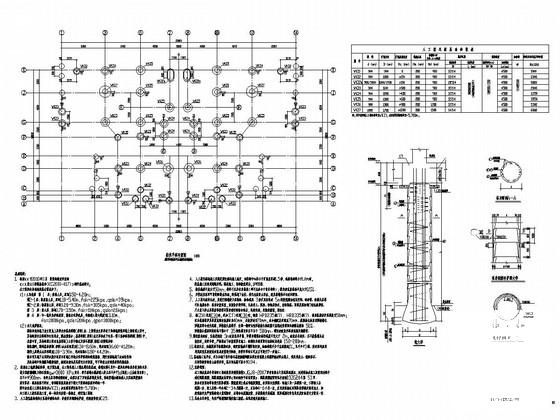

该资料包含: 结构设计说明 、钢混凝土结构平面整体表示法(平法)、柱施工图说明、桩位平面布置图及桩大样图、承台及基础梁平面布置图、竖向构件 平面布置图 、竖向构件详图、集水井大样、结构平面布置及板配筋图、梁配筋平面图、楼梯平面施工图等共15张图纸。

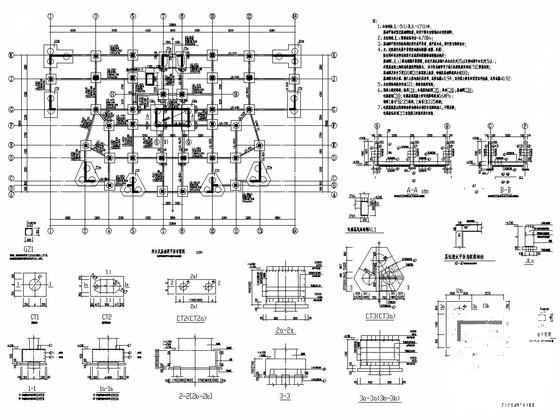

承台及基础梁平面布置图

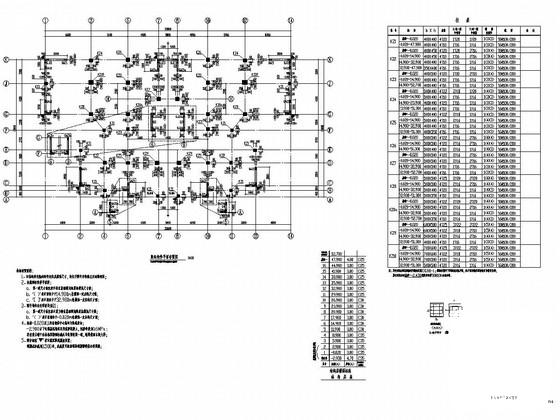

竖向构件平面布置图

二层结构平面布置及板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙图 - 1
    框架剪力墙图 - 1
  • 框架剪力墙图 - 2
    框架剪力墙图 - 2
  • 框架剪力墙图 - 3
    框架剪力墙图 - 3
  • 框架剪力墙图 - 4
    框架剪力墙图 - 4
以上是部分截图,请下载附件后查看完整高清内容
