9层框架剪力墙结构住宅楼结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：9层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架,剪力墙,框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 参考图纸：22张
- 设计年代：近代
附件详情
该附件为云南某小区的2号住宅楼，地上九层，建筑设计结构形式为框架剪力墙结构，基础为人工挖孔灌注桩基础，7度设防。
该资料包含：
结构设计说明

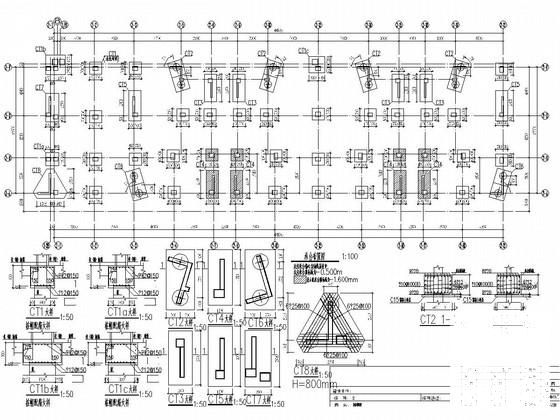

、桩基说明、桩位图、承台详图、梁平法施工图、剪力墙柱表、框架柱配筋表、结构
平面布置图
、楼梯施工图、大样图等共22张图纸。

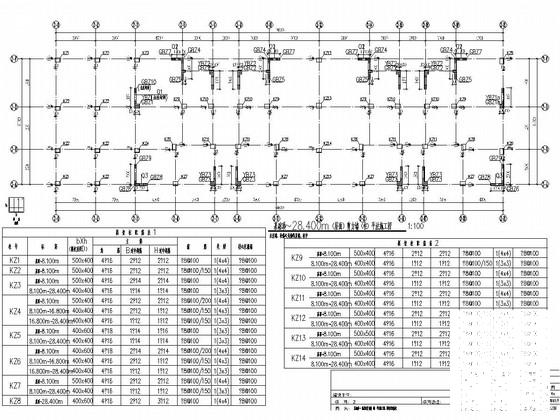

基础顶~28.400m（屋面）剪力墙（柱）平法施工图

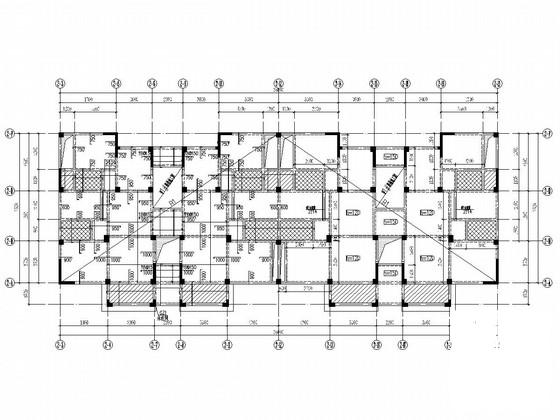

11.000m~25.500m标高层结构平面布置图

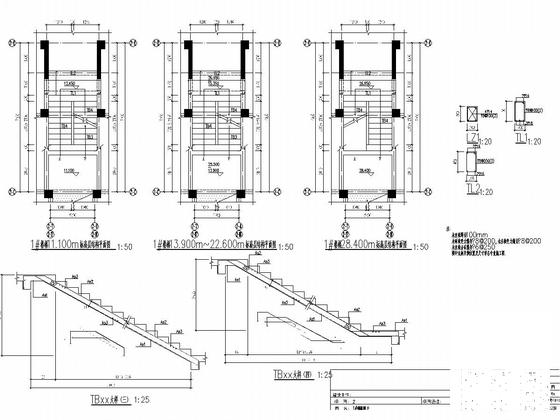

1#楼梯施工图（二）

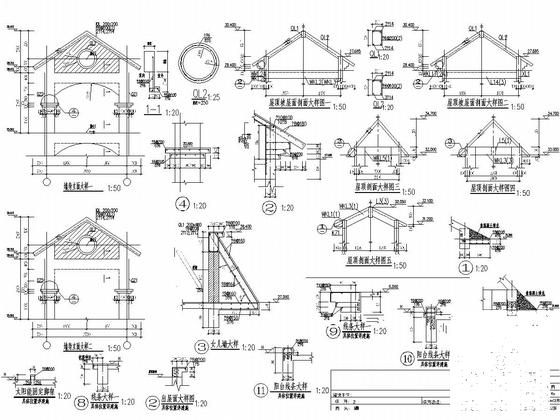

大样详图
16.800m、19.700m标高层梁平法施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
