26层框架剪力墙结构住宅楼结构施工CAD大样图

附件详情

该项目是安徽住宅楼项目，建筑设计结构形式为26层框架-剪力墙结构。地下2层车库，24层以上为机房和架空层，房屋总高度(室外地面至檐口)为106.400m。采用泥浆护壁钻孔灌注桩基础，基础设计等级为甲级，抗震设防烈度为7度。

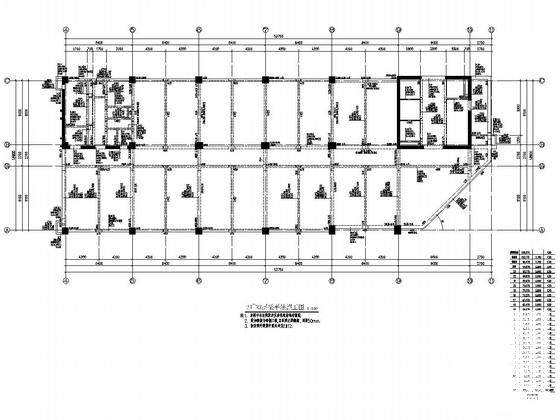

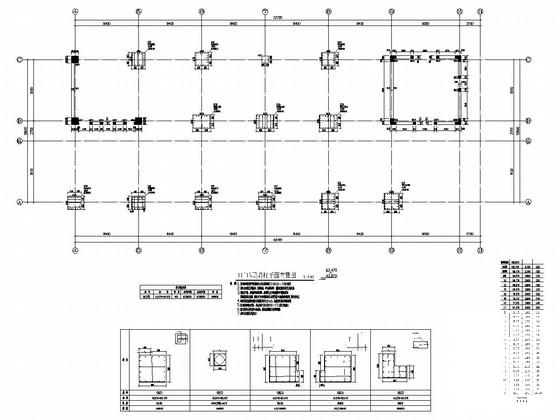

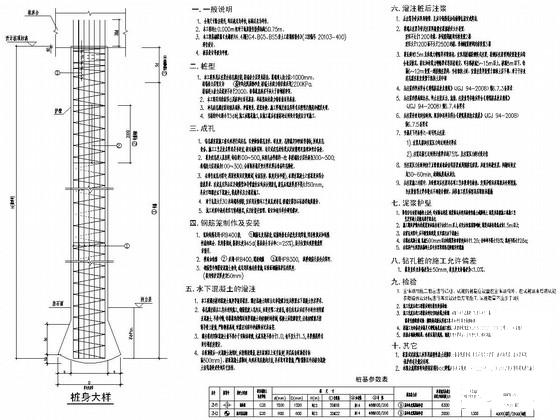

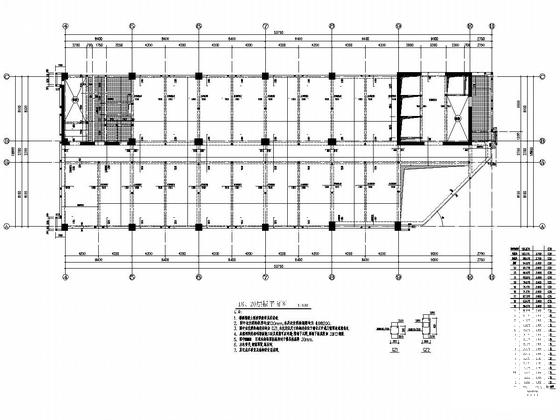

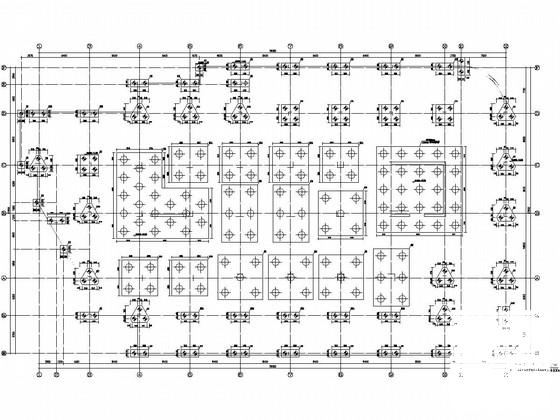

该资料包含：结构设计总说明，桩基定位图，桩基承台布置图，桩详图，各层墙柱 平面布置图 ，梁平法施工图，板平面图，结构大样图，楼梯图等共计53张图。
分享投稿时间：近几年3月。
