3层框架结构住宅楼结构施工CAD大样图（车库）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 地下室功能：车库
- 参考图纸：67张
- 设计年代：近代
附件详情
本住宅小区共有4栋建筑，中3栋为3层框架结构，一栋为4层框架结构，地下一层，场地地震基本烈度:6度,抗震设防烈度:6度,设计基本地震加速度:0.05g,设计地震分组:第一组,工程采用钻孔压灌超流态混凝土桩(ZH1桩径为600),设计桩长:ZH1不小于12.00米,地基基础设计等级为乙级。
该资料包含：各栋
结构设计说明

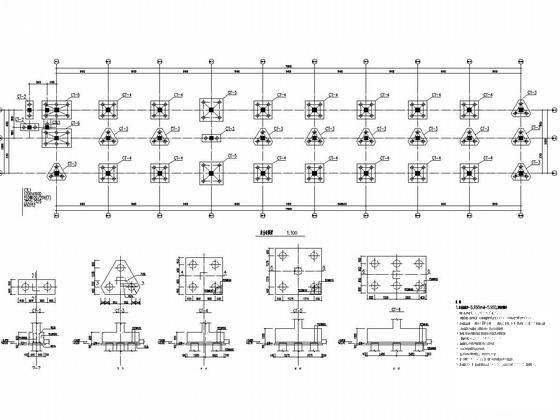

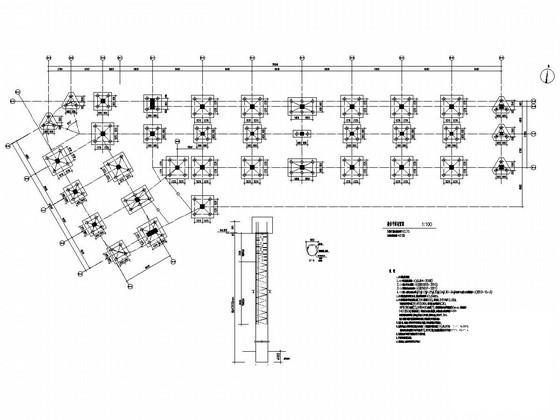

，基础图，承台布置图，柱布置图，梁板配筋图，楼梯图，卫生间等大样图，屋面梁板折线位置图共计67张图。
分享投稿时间：近几年11月。

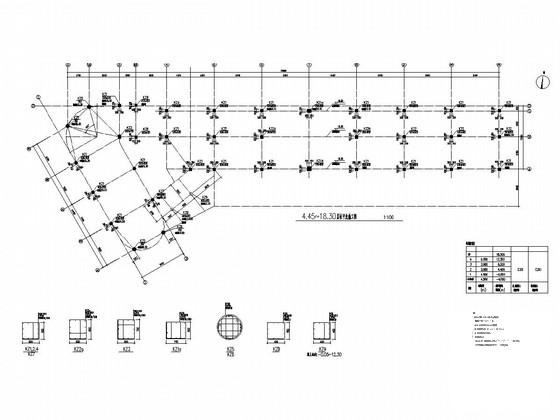

4.45~18.30层柱平法施工图

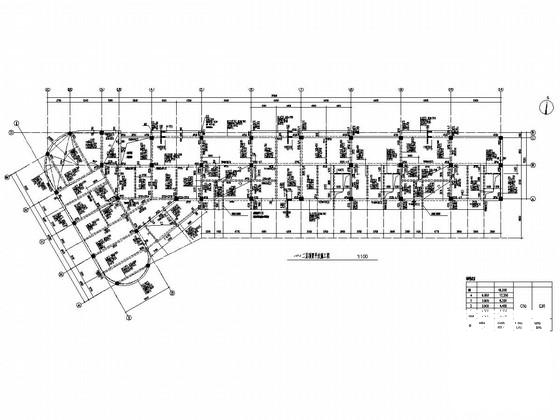

一~二层顶梁平法施工图

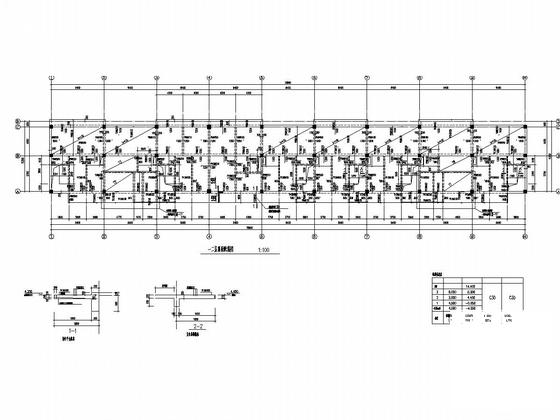

一二层顶板配筋图
一二层顶板配筋图
卫生间放大详图
楼梯详图
二三层顶板配筋图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
框架结构住宅图 - 1 -
框架结构住宅图 - 2 -
框架结构住宅图 - 3 -
框架结构住宅图 - 4 -
框架结构住宅图 - 5 -
框架结构住宅图 - 6 -
框架结构住宅图 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：6.35 MB
- 收藏次数：0
-
文件名称：
附件-995888990788788896877.rar
