污水处理厂进水泵房配电室建筑、结构设计CAD大样图

  • 基础形式:桩基础
  • 抗震烈度:7度抗震
  • 设计使用年限:50年

附件详情

东莞某污水处理厂进水泵房配电室建筑、结构设计图
该资料为:东莞某污水处理厂进水泵房配电室建筑、结构设计图
该资料包含:
建筑、 结构设计说明 、平面及立面图、立面、剖面、门窗及装修做法表、屋面排水图及卫生间大样图、墙身大样图、电缆沟详图、桩基图、底板、屋面板及雨篷配筋图、梁、柱平面配筋图、电缆夹层周壁配筋图共10张图纸。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

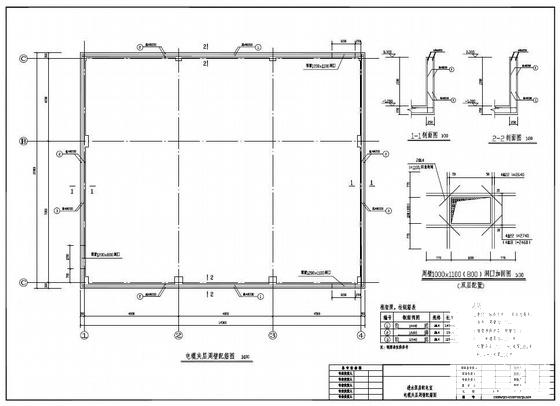

  • 配电室建筑结构设计 - 1
    配电室建筑结构设计 - 1

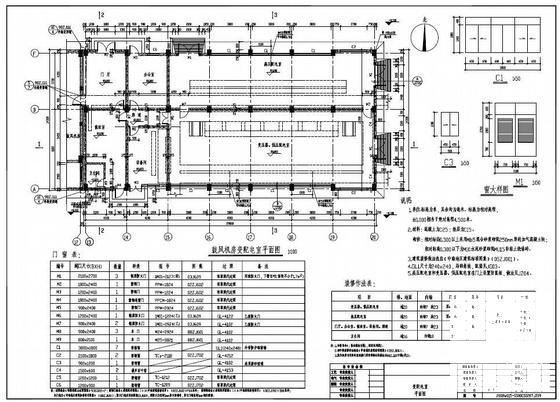

  • 配电室建筑结构设计 - 2
    配电室建筑结构设计 - 2

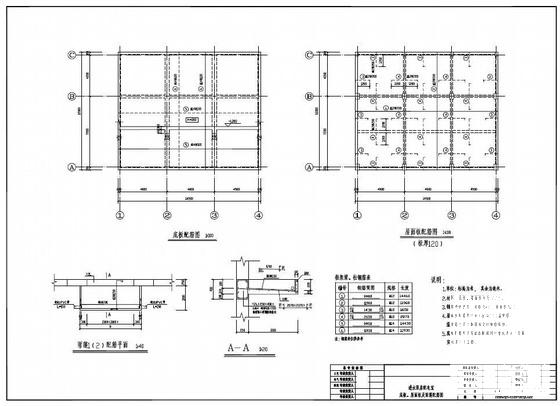

  • 配电室建筑结构设计 - 3
    配电室建筑结构设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
