19996平米6层医药物流中心强电系统施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:19996.7平方米
  • 地上层数:6层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:43张
  • 设计年代:近代
  • 地下室用途:人防,设备用房,其它
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 强电设计:供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
  • 弱电设计: 火灾自动报警系统

附件详情

  • 1、电气设计说明
  • 2、人防电气设计说明及图例
  • 3、配电干线系统图
  • 4、低压配电系统图
  • 5、配电房气体灭火系统图
  • 6、火灾自动报警及联动系统图
  • 7、 照明平面图
  • 8、人防疏散照明平面图
  • 9、地下室平战结合动力平面图
  • 10、防空地下室通风信号及弱电平面布置图
  • 11、地下层基础接地平面图
  • 12、空调配电平面图
  • 13、动力平面图
  • 14、屋顶 防雷平面图
  • 15、地下层基础接地平面图
  • 16、火灾自动报警及联动平面图

附件详情

该附件是医药物流中心强电系统施工图纸(世界五百强企业),总共43张。
该项目总建筑设计面积:19996.7平方米(含地下室2979.25平方米)室内外高差为仓储1.20M,办公0.40M,,建筑檐口高度19.60M,地下一层,地上仓储两层,办公四层。该项目设计使用年限为50年;抗震设防烈度为6度;耐火等级:二级(地下一级);防水等级:地上二级;地下一级;结构类型:框架结构。
设计内容:照明及电力配电,消防电气设备的供电及联锁控制,火灾自动报警系统,防雷接地等。

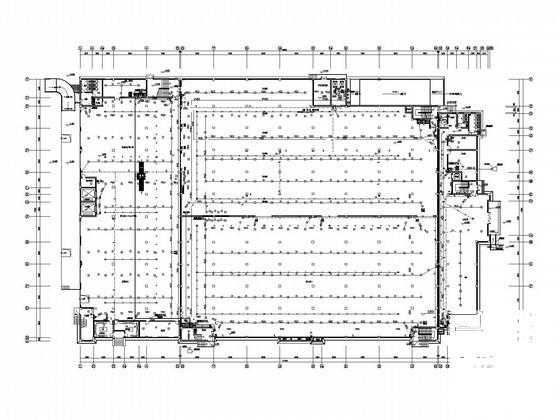

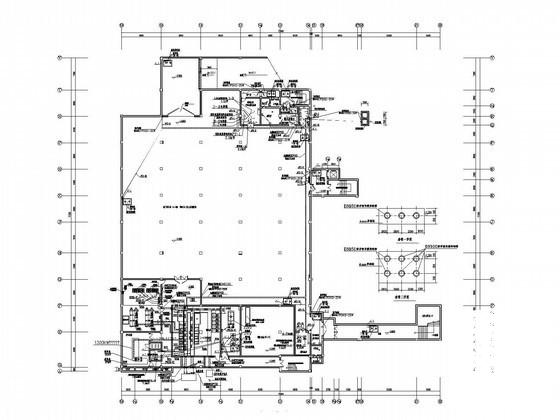

人防地下室平战结合动力平面图

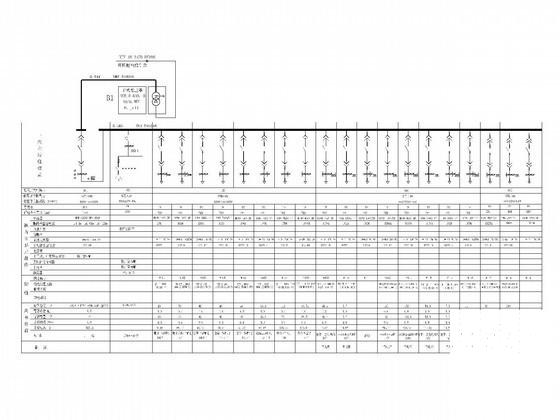

低压配电系统图

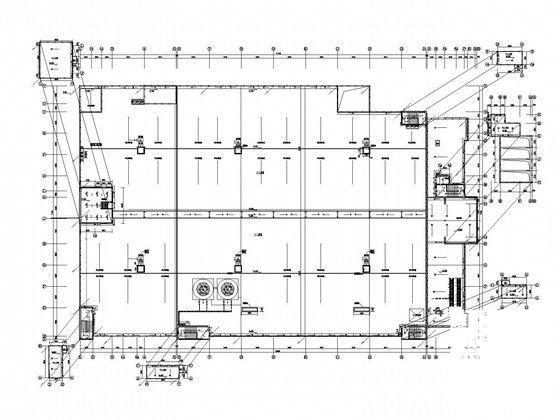

屋顶防雷平面图

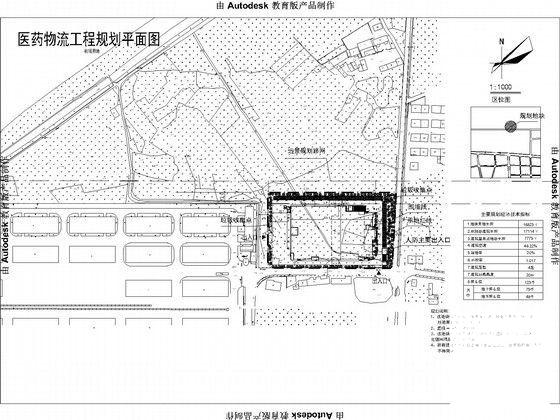

总平面图

火灾自动报警及联动系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医药物流中心 - 1
    医药物流中心 - 1
  • 医药物流中心 - 2
    医药物流中心 - 2
  • 医药物流中心 - 3
    医药物流中心 - 3
  • 医药物流中心 - 4
    医药物流中心 - 4
  • 医药物流中心 - 5
    医药物流中心 - 5
  • 医药物流中心 - 6
    医药物流中心 - 6
以上是部分截图,请下载附件后查看完整高清内容
