两栋7层剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目为江苏某小区住宅楼,地上6+1层,建筑设计结构形式为剪力墙结构,基础为筏板基础,8度设防。
该资料包含: 结构设计说明 、基础平面布置图、墙柱 平面布置图 、现浇板配筋图、梁平面配筋图、楼梯结构图、大样详图等共36张图纸。

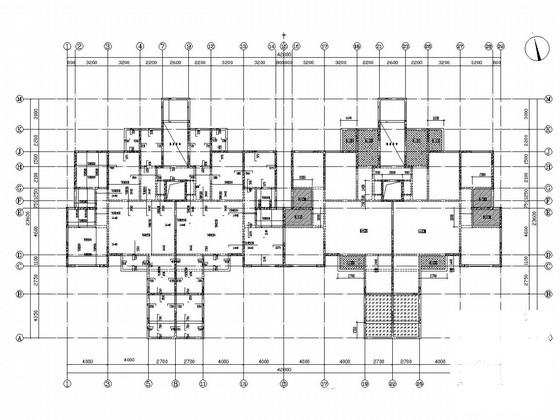

一层板结构平面图

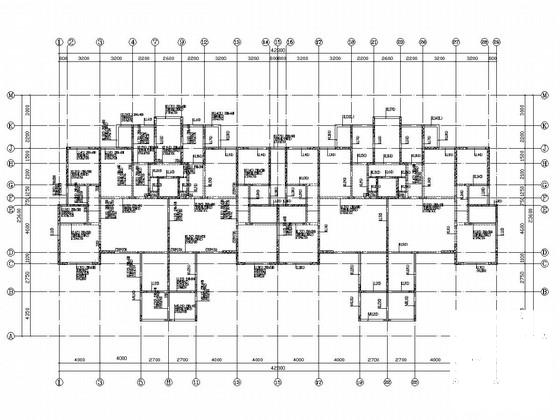

二层梁结构平面图

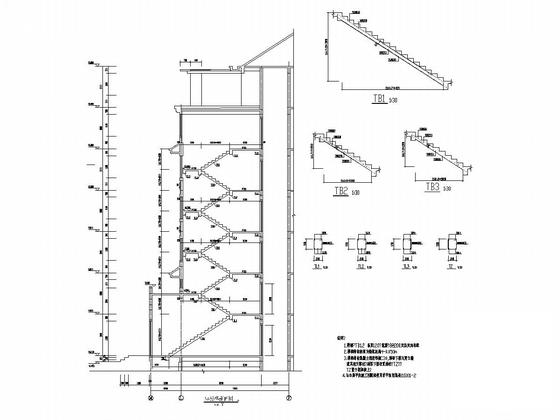

楼梯大样

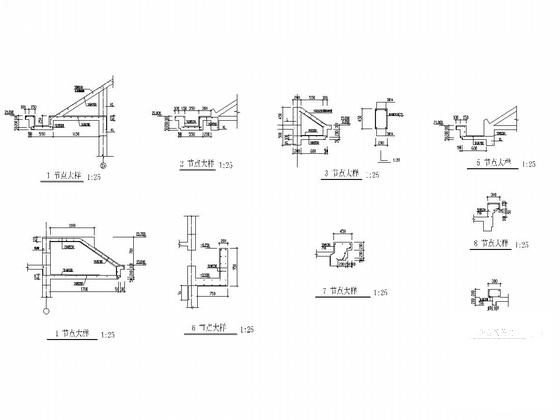

节点大样

剪力墙配筋大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

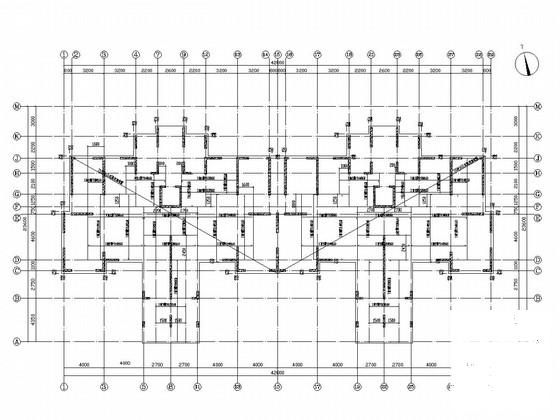

  • 两栋7层剪力墙结构住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • 两栋7层剪力墙结构住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • 两栋7层剪力墙结构住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 两栋7层剪力墙结构住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • 两栋7层剪力墙结构住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 两栋7层剪力墙结构住宅楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
