两栋地上8层框架剪力墙结构办公大厦结构施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:8、9层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:78张
  • 设计年代:近代

附件详情

该项目为浙江某两栋办公大厦,D、E楼为地上9、8层,总高42.56米、38.36米,标准层高为4.5米、4.2米,建筑设计结构形式为框架剪力墙结构,基础为桩基,6度设防。

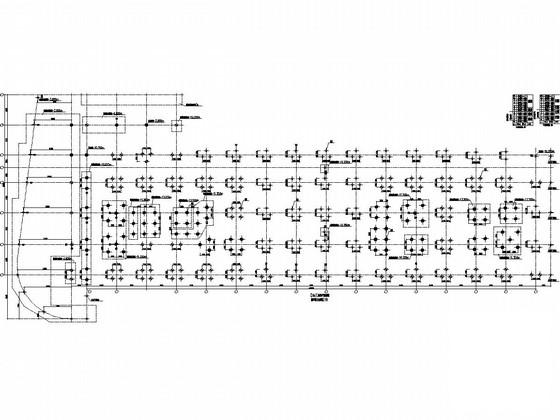

该资料包含: 结构设计说明 、桩位 平面布置图 、桩基详图、基础平面配筋图、承台详图、竖向构件平面图、平面配筋图、梁平面配筋图、预应力梁详图、核心筒楼梯配筋详图等共78张图纸。

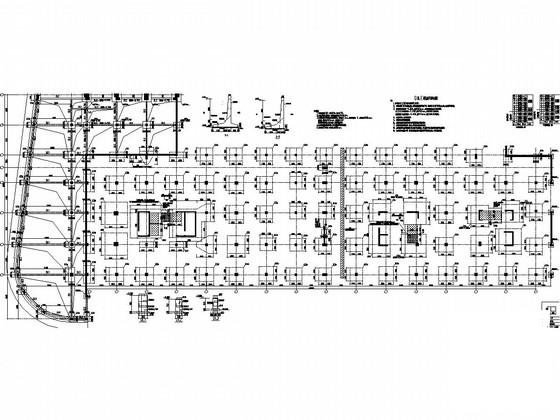

D楼、E楼桩位平面布置图

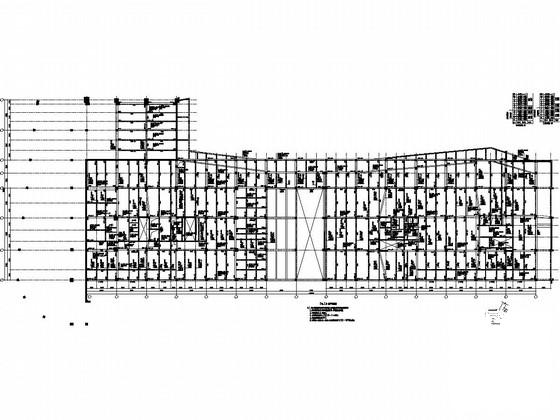

D楼、E楼一层梁平面配筋图

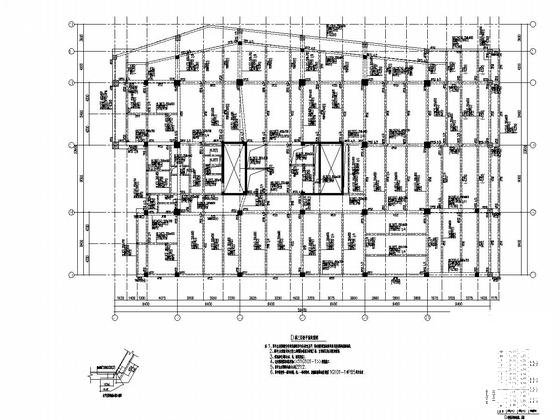

D楼三层梁平面配筋图

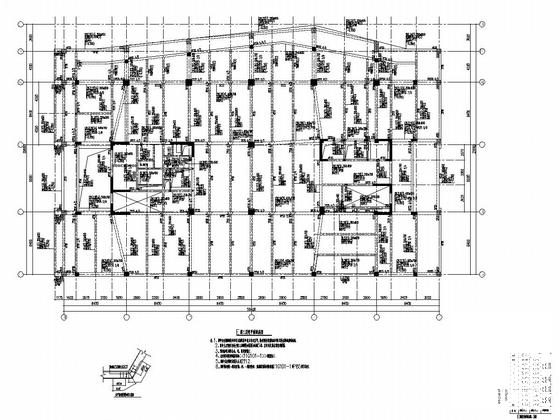

E楼三层梁平面配筋图

D楼三层平面配筋图

E楼三层平面配筋图

D楼11.910~16.410m竖向构件平面图

E楼11.910~16.410m竖向构件平面图

D楼、E楼一层平面配筋图
