地上5层框架结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该附件为江苏某普通的住宅楼,地上五层,建筑设计结构形式为框架结构,地基采用水泥深层搅拌桩(湿法),7度设防。

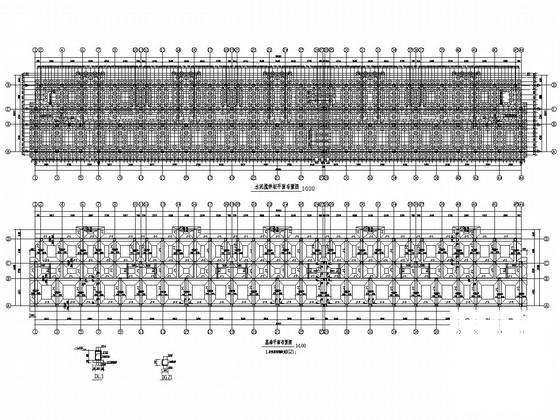

该资料包含: 结构设计说明 、水泥搅拌桩平面布置图、基础 平面布置图 、基础梁平面配筋图、现浇板配筋图、梁配筋图、柱配筋图、楼梯配筋图等共21张图纸。

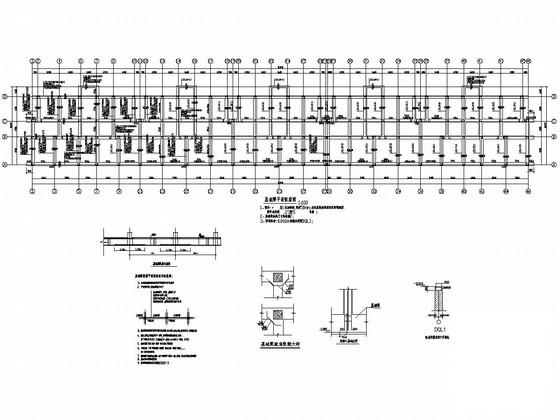

基础梁平面配筋图

阁楼层现浇板配筋图

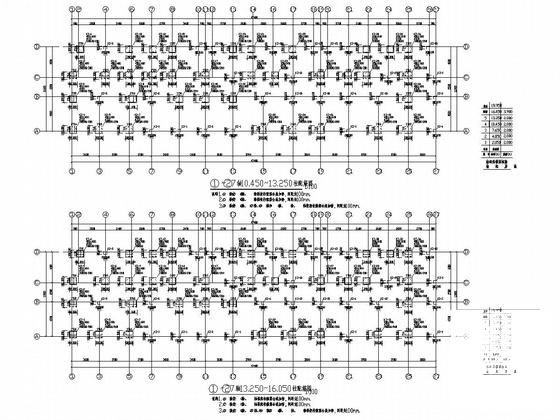

柱配筋图

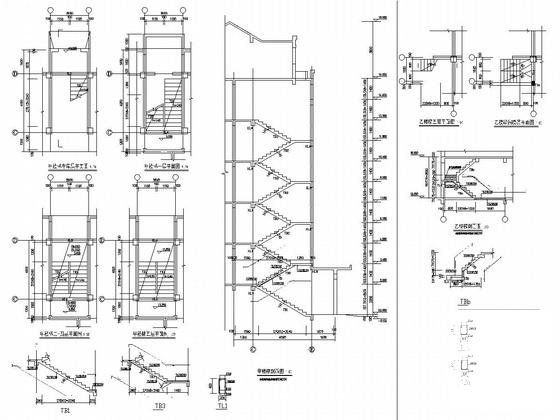

楼梯配筋图

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构住宅图纸 - 1
    框架结构住宅图纸 - 1
  • 框架结构住宅图纸 - 2
    框架结构住宅图纸 - 2
  • 框架结构住宅图纸 - 3
    框架结构住宅图纸 - 3
  • 框架结构住宅图纸 - 4
    框架结构住宅图纸 - 4
  • 框架结构住宅图纸 - 5
    框架结构住宅图纸 - 5
  • 框架结构住宅图纸 - 6
    框架结构住宅图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
