地上6层框架结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 地下室功能:车库
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该项目为四川某住宅楼,地下一层,地上六+1层,总高度为20.95米,结构采用全现浇的钢筋混凝土框架结构,基础采用加固处理地基上的筏板基础,6度设防。

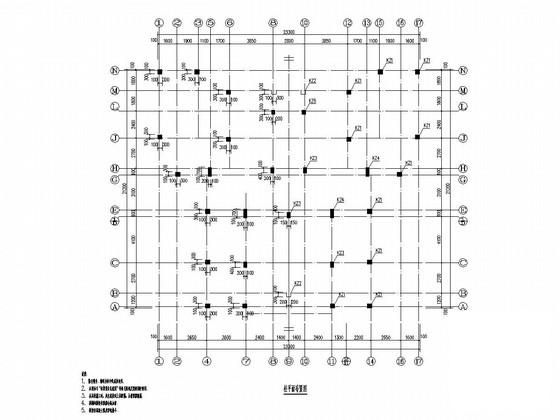

该资料包含:结构设计总说明、柱平面布置图、梁平法施工图、结构 平面布置图 楼梯详图 等共12张图纸。

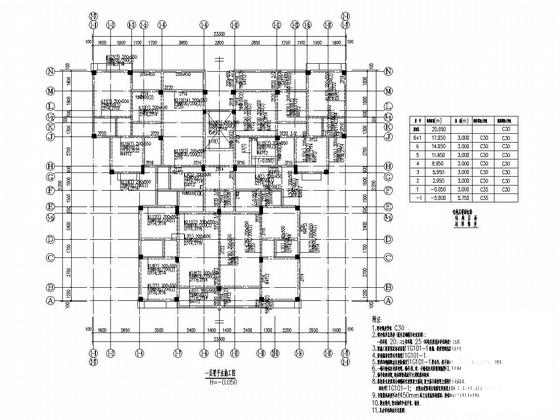

一层梁平法施工图

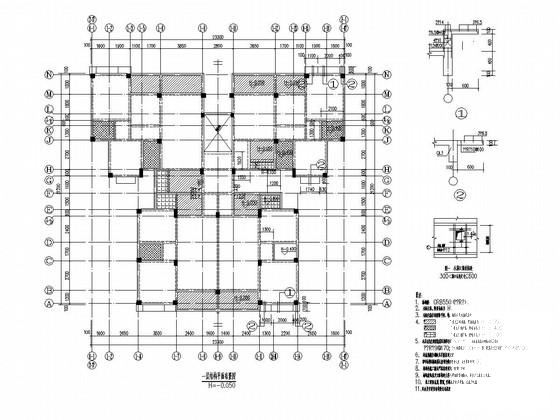

一层结构平面布置图

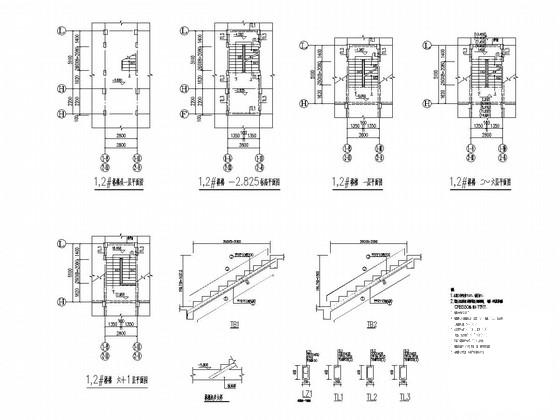

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构住宅图纸 - 1
    框架结构住宅图纸 - 1
  • 框架结构住宅图纸 - 2
    框架结构住宅图纸 - 2
  • 框架结构住宅图纸 - 3
    框架结构住宅图纸 - 3
  • 框架结构住宅图纸 - 4
    框架结构住宅图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
