18层剪力墙结构商住楼结构施工CAD大样图

附件详情

该项目是商住楼项目，地上18层，剪力墙结构，剪力墙结构的底部加强区：基础顶~三层顶。抗震设防烈度为7度，主楼采用桩基条形承台，附房采用独立基础，建筑桩基安全等级为甲级。基础设计等级为甲级。

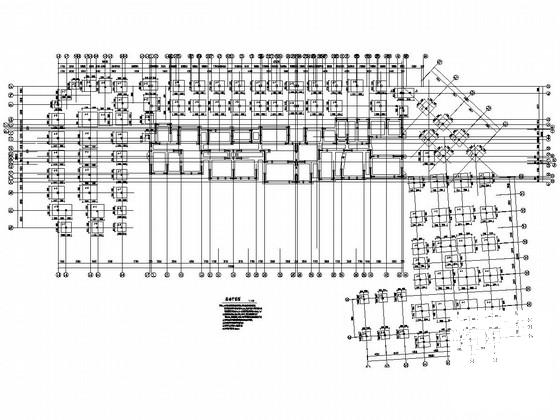

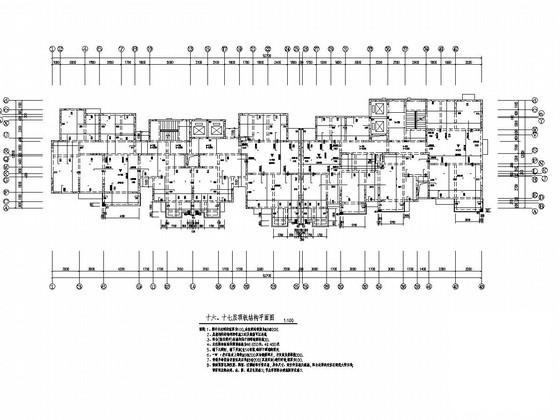

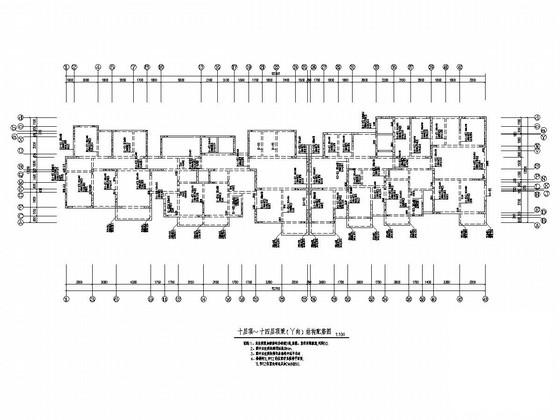

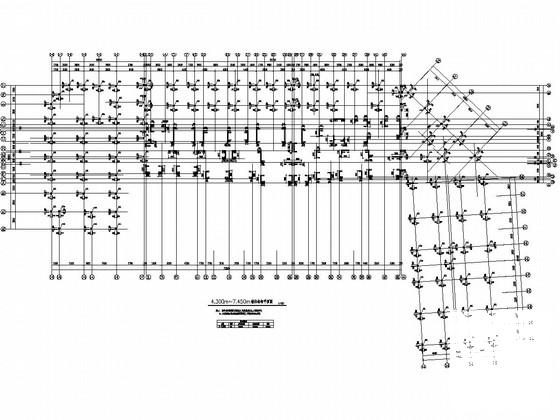

该资料包含：结构设计总说明，预应力混凝土管桩桩位平面图，基础梁结构配筋图，基础平面图，基础详图，各层墙柱结构平面图，墙、柱配筋大样图，梁（X、Y向）结构配筋图，板结构平面图， 节点详图 ，楼梯图等共计49张图。
分享投稿时间：近几年4月。
