地上24层剪力墙结构商住楼结构施工CAD大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目为湖南某商住楼,地上24层,地下一层,建筑设计结构形式为框剪结构,基础采用以中风化泥灰岩为持力层的预应力管桩,不考虑抗震设防。

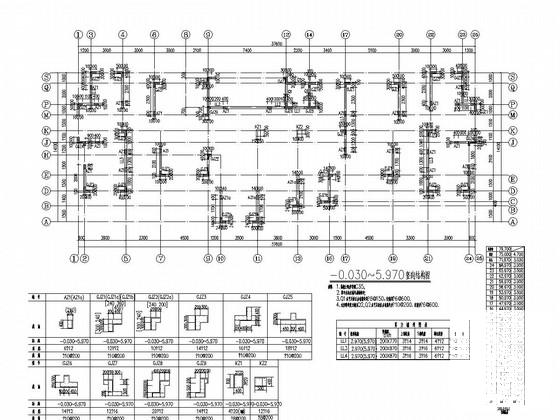

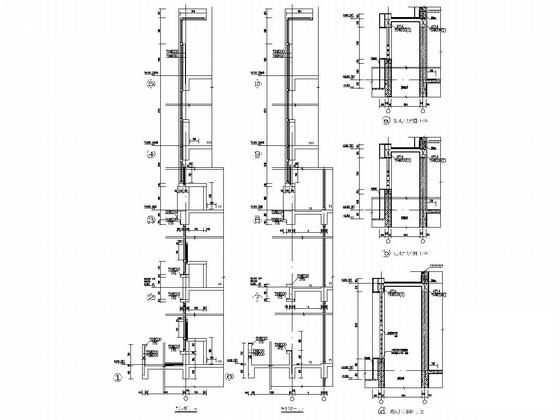

该资料包含: 结构设计说明 、竖向结构图、梁配筋平面图、板配筋平面图、 楼梯详图 、墙身大样等共27张图纸。

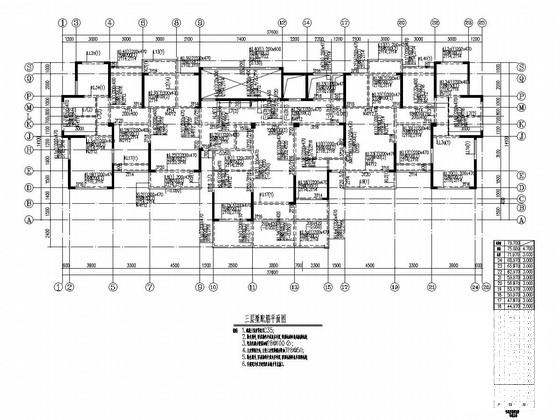

三层梁配筋平面图

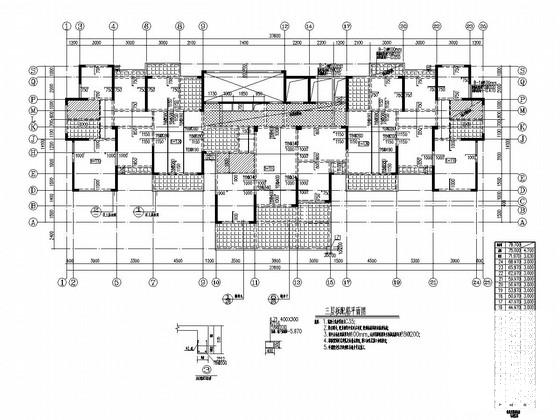

三层板配筋平面图

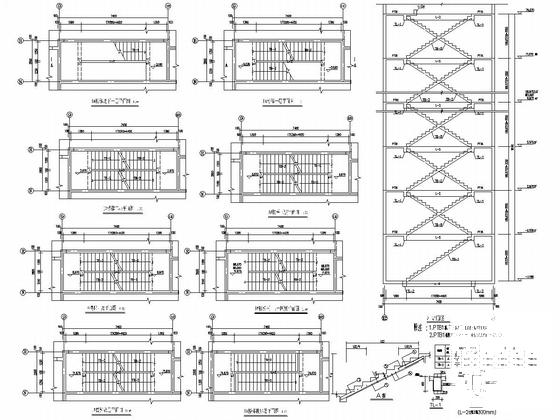

楼梯结构图

节点大样图四

屋顶层板配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构商住楼 - 1
    剪力墙结构商住楼 - 1
  • 剪力墙结构商住楼 - 2
    剪力墙结构商住楼 - 2
  • 剪力墙结构商住楼 - 3
    剪力墙结构商住楼 - 3
  • 剪力墙结构商住楼 - 4
    剪力墙结构商住楼 - 4
  • 剪力墙结构商住楼 - 5
    剪力墙结构商住楼 - 5
  • 剪力墙结构商住楼 - 6
    剪力墙结构商住楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
