地上15层剪力墙结构商住楼结构施工CAD图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库,商业
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目为江苏某小区商住楼,地上15层,地下二层,建筑设计结构形式为剪力墙结构,房屋总长75.6米,高47米,主楼基础为平筏基础,商铺采用独立基础,7度设防。

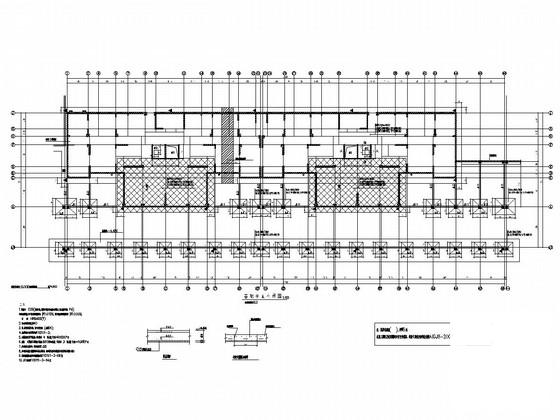

该资料包含: 结构设计说明 、基础 平面布置图 、基础详图、坡道详图、剪力墙、柱布置图、剪力墙约束边缘构件柱级KZ表、剪力墙构造边缘构件柱表、楼面结构布置及板配筋图、梁平面配筋图、结构详图等共28张图纸。

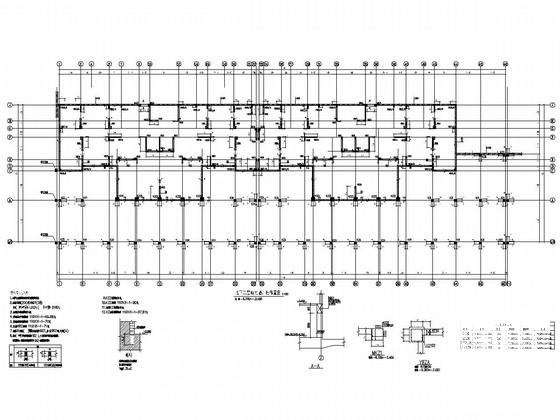

地下二层剪力墙、柱布置图

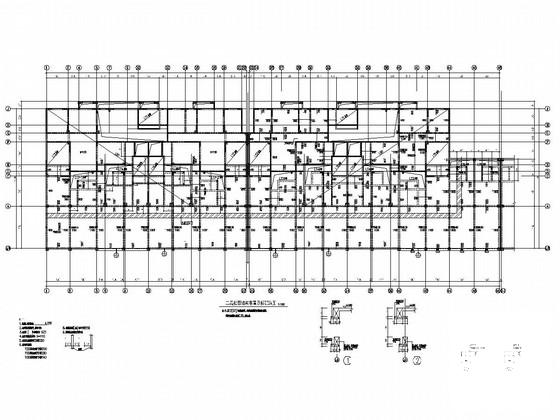

二层楼面结构布置及板配筋图

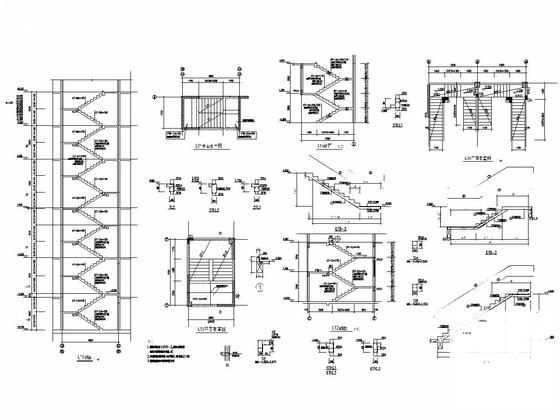

楼梯结构详图

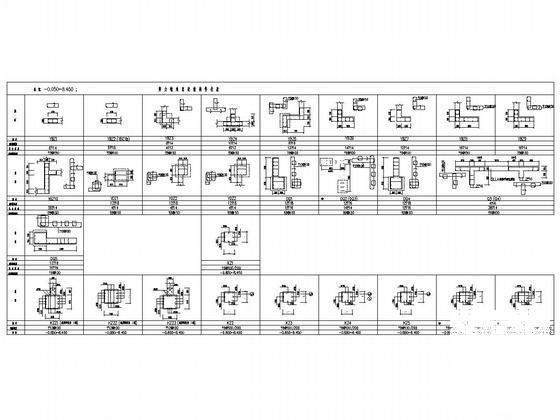

剪力墙约束边缘构件柱表及KZ表

三层楼面梁平面配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地上15层剪力墙结构商住楼结构施工CAD图纸 - 1
    第 1 张图
  • 地上15层剪力墙结构商住楼结构施工CAD图纸 - 2
    第 2 张图
  • 地上15层剪力墙结构商住楼结构施工CAD图纸 - 3
    第 3 张图
  • 地上15层剪力墙结构商住楼结构施工CAD图纸 - 4
    第 4 张图
  • 地上15层剪力墙结构商住楼结构施工CAD图纸 - 5
    第 5 张图
  • 地上15层剪力墙结构商住楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
