18层层剪力墙住宅楼带两层商业裙房结构施工CAD图纸

  • 建筑类别:住宅, 商业
  • 建筑高度类型:多层建筑, 高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架, 剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该项目是商洛市住宅项目,主体地上18层,剪力墙结构,地下1层,商业裙房2层,框架结构,基础采用筏板基础,基础设计等级为乙级,抗震设防烈度为6度。
该资料包含:结构说明,基础开挖图,筏板配筋图,剪力墙平法施工图,剪力墙暗柱表,梁板配筋图, 楼梯详图 ,地下室消防水池,裙房梁板图等共计24张图。
分享投稿时间:近几年12月。

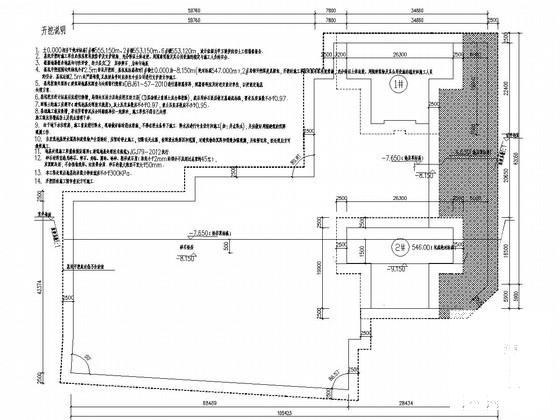

基坑开挖图

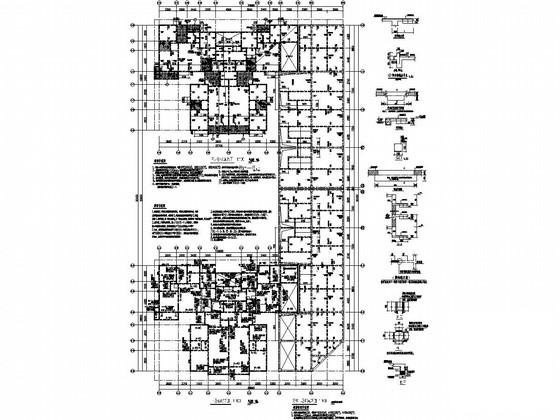

梁配筋图

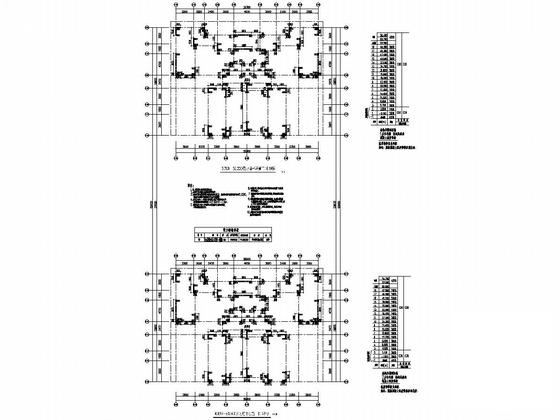

墙柱布置图

汽车坡道图

板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 商业住宅楼 - 1
    商业住宅楼 - 1
  • 商业住宅楼 - 2
    商业住宅楼 - 2
  • 商业住宅楼 - 3
    商业住宅楼 - 3
  • 商业住宅楼 - 4
    商业住宅楼 - 4
  • 商业住宅楼 - 5
    商业住宅楼 - 5
  • 商业住宅楼 - 6
    商业住宅楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
商业住宅楼下载
