25层框架剪力墙结构办公楼结构施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :条形基础,独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:27张

附件详情

本项目为某普通的办公楼,地上25层,地下一层,建筑高度为78.3米,建筑设计结构形式为框架剪力墙结构,基础为机械旋挖灌注桩基础、柱下独立基础及墙下条形基础,7度设防。
该资料包含: 结构设计说明 、剪力墙,柱平法施工图、结构 平面布置图 、梁平法施工图、楼梯施工图、大样图等共27张图纸。

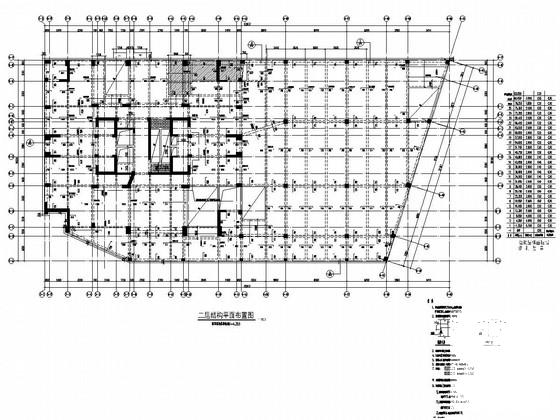

二层结构平面布置图

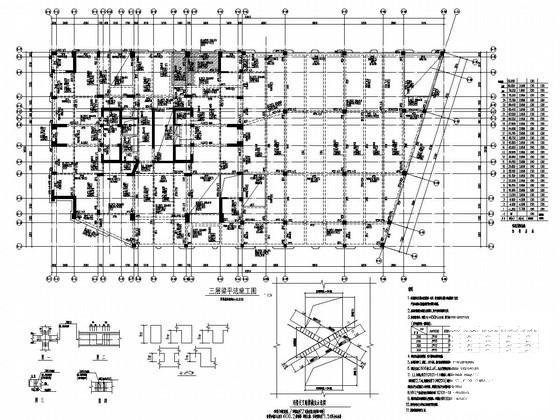

三层梁平法施工图

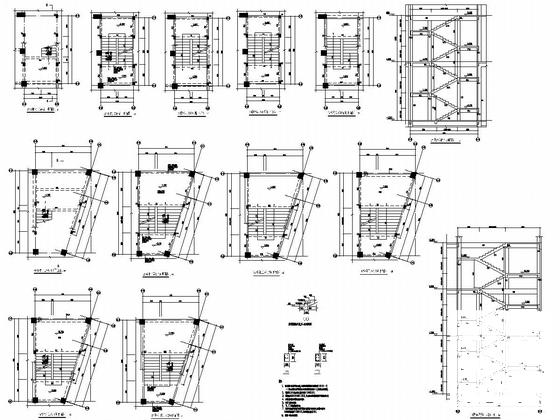

楼梯施工图(二)

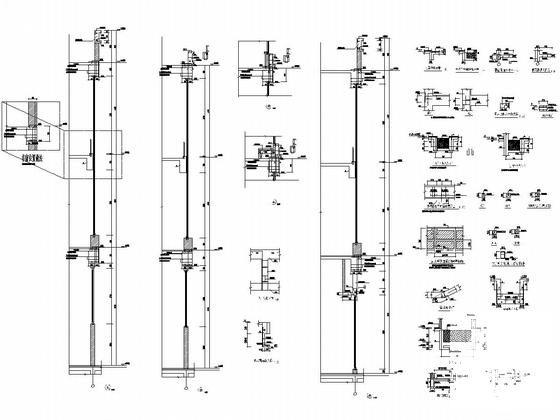

大样图(一)

13.350~16.300剪力墙,柱平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙结构施工 - 1
    框架剪力墙结构施工 - 1
  • 框架剪力墙结构施工 - 2
    框架剪力墙结构施工 - 2
  • 框架剪力墙结构施工 - 3
    框架剪力墙结构施工 - 3
  • 框架剪力墙结构施工 - 4
    框架剪力墙结构施工 - 4
  • 框架剪力墙结构施工 - 5
    框架剪力墙结构施工 - 5
  • 框架剪力墙结构施工 - 6
    框架剪力墙结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
