15层框架剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该项目是住宅楼项目,地上15层,地下1层车库,主体为框架剪力墙结构,长度约约81m,宽度为约21m,高度为53.5m,筏板基础,天然地基,基础设计等级为乙级。
该资料包含: 结构设计说明 ,各层墙、柱平面布置图及详图,结构 平面布置图 及板配筋图,梁配筋图, 楼梯详图 等共计23张图。
分享投稿时间:近几年3月。

四层结构梁配筋图

8.350~12.570墙、柱平面布置图及详图

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

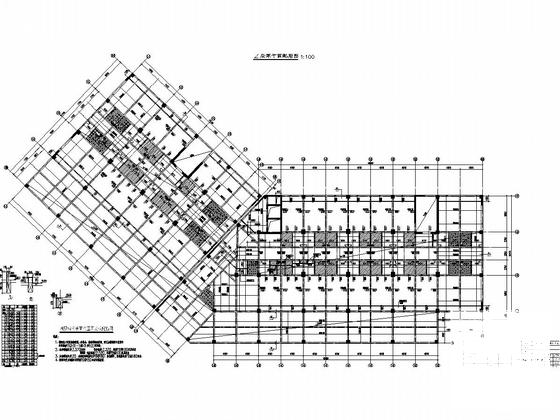

  • 15层框架剪力墙结构住宅楼结构施工CAD图纸 - 1
    第 1 张图

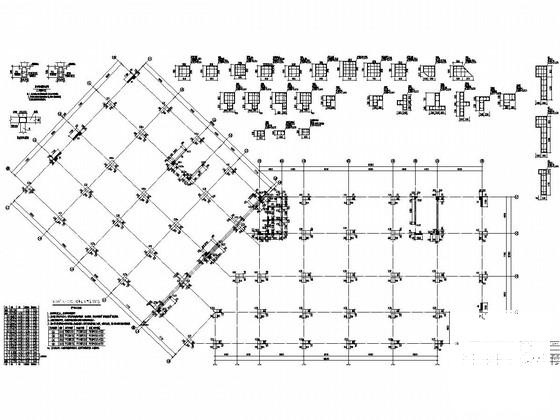

  • 15层框架剪力墙结构住宅楼结构施工CAD图纸 - 2
    第 2 张图

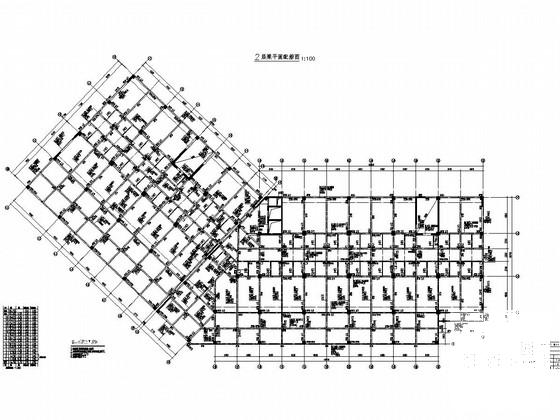

  • 15层框架剪力墙结构住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 15层框架剪力墙结构住宅楼结构施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
