地上4层框架结构商业综合楼结构设计施工CAD图纸

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：多层建筑
  • 建筑地上层数：4层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：筏形基础
  • 结构安全等级：二级
  • 地基基础设计等级：甲级
  • 抗震设防烈度：7度抗震
  • 风压：0.50kN/平方米
  • 雪压：0.40kN/平方米
  • 地下室功能：商业,其他
  • 参考图纸：33张
  • 设计年代：近代
附件详情
该附件为河北某商业综合楼，地上四层，地下二层，建筑高为20.15米，上部结构体系为现浇钢筋混凝土框架结构，基础为筏板基础，7度设防。
该资料包含： 结构设计说明 、基础梁配筋图、基础底板配筋图、集水坑详图、框架柱平面布置图、梁配筋平面图、板配筋平面图、车道及扶梯基坑结构图、楼梯详图等共33张图。

地下2层梁配筋图
三层顶板配筋图
屋顶女儿墙及设备基础平面布置图

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

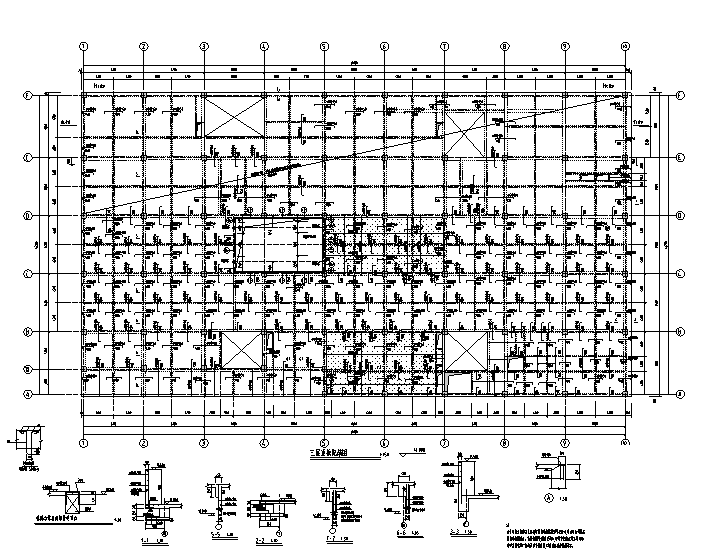

  • 框架结构综合楼 - 1
    框架结构综合楼 - 1

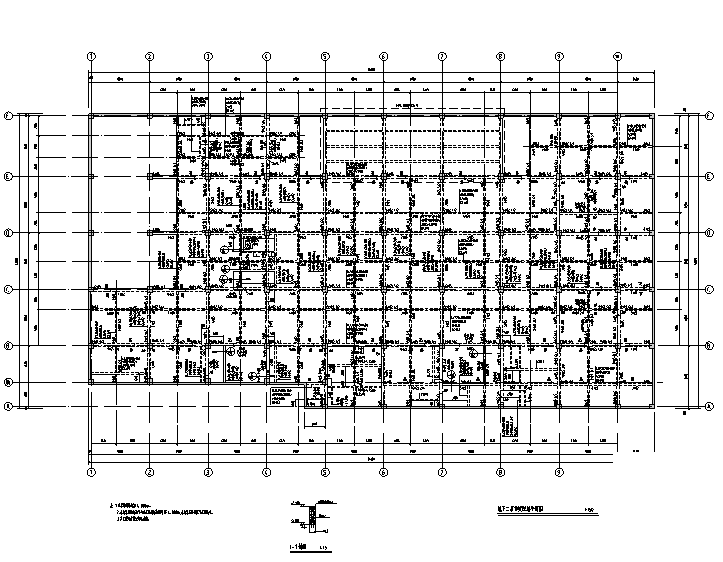

  • 框架结构综合楼 - 2
    框架结构综合楼 - 2

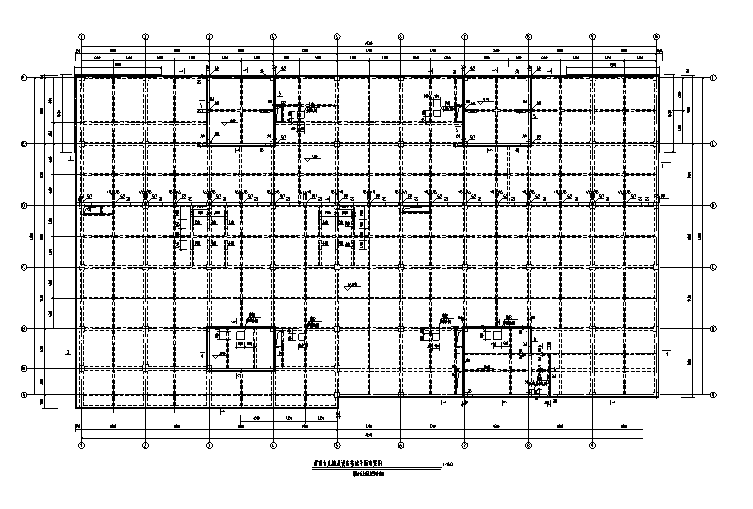

  • 框架结构综合楼 - 3
    框架结构综合楼 - 3
以上是部分截图，请下载附件后查看完整高清内容
